求高人指点这个软膜柱怎么做

jiasonzhang

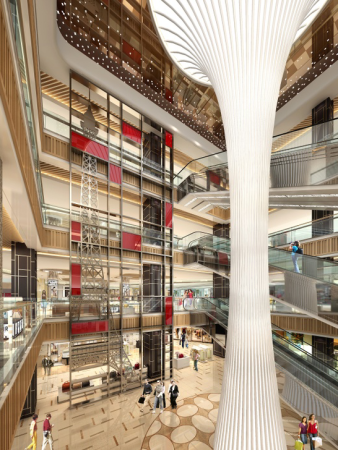

有人会做这个软膜柱吗  求高人指点

大陈

这个很简单的  你做好横截面的二维线 用放样就可以做出来   你的横截面取样越多你的模型就越精细


建模教程参考：http://www.snren.com/indext.html

jiasonzhang

我是要现场施工做出来 不是出效果图。

火车头

1、软膜天花施工工艺施工准备一龙骨底架安装一龙骨安装一软膜安装一开口处理

2、软膜天花龙骨底架制作、安装
(1)F码龙骨底架制作：F码可以纵向弯曲，可做成波浪形、弧形、穹形和喇叭形等造型，用于各种平面、途面造型，及各块软膜的收边收口。F码宽2．5cm，高1．8cm，宽面与底架相接，底架若以木方制作要用宽2．5cm，厚3cnl的木方，龙骨与底架用自攻螺丝打紧；若用方通管，一般用25mmx25mm规格。不管木方或方通管都要固定在混凝土墙面上，做到不脱落。异型的天花，则在装F码龙骨的位置，底架先作出异型的走势，F码龙骨只装在每块的收边位置。首先将木方固定在四周的水泥墙面上，然后将F码固定在木方上(图1)。
(2)扁码龙骨底架制作：扁码可以横向弯曲，适用于圆形、弧墙和包柱等特殊造型，适用于沿墙安装。扁码宽1Clll，高3．2cm，高面与底架相接。墙面为木夹板，则直接用扁码龙骨固定，不需要做底架，但扁码与之相固定的位置必须为木制夹板或方通管。安装扁码时，固定扁码的螺钉问距应不超过8Cm。这样，可以避免内藏灯管时边缘漏光，如果扁码边缘漏光用颜色相同的密封胶密封即可。
(3)双扣码龙骨底架制作：双扣码可以纵向弯曲，可能做成波浪形、弧形、穹形和喇叭形等造形，并造用于各种平面、途面造型及软膜和软膜之间的连接。双扣码宽4cm，高1．8cnl，宽面与底架相接。双扣码底架用木制作，截面尺寸为4Cm×2cm：若用方通管制作，用35mm×25nlnl方通，35mm面与双扣码4cm面用铆钉紧固。双扣码作用是连接两块软膜，依图纸制作造型。双扣码的吊装有两种方法：一种用吊杆，一种用V字撑。
(4)双扣码龙骨底架制作：明码不可以弯曲，特点是没有其它龙骨的接缝，适用于各种平面。
