为LS建模（教程）——LS系列1

猎人

作者：心如止水

有好多朋友问我是怎样用MAX建模在LS里能获得最佳效果，我一直由于时间和平台的原因不能具体回答，感谢老P（DJ917）把我带到这里来，这里发文件的速度够快的，所以今天特地编了这么一个教程来回答朋友的问题。 条条大路通罗马，这只是其中一个方法，关键是要懂得LS所需模型的要求——不是追求面少(少没用，到LS要细分面），而是优化——面方（尽量避免大的不等边三角面）并且有合适的数量（不宜太多也不宜太少），在同一平面的同一材质网格点要对齐；不同平面的面结合要网格线对齐；物与物之间不能交叉。 言归正传：我们先从一面有窗洞和门洞的墙谈起。

猎人

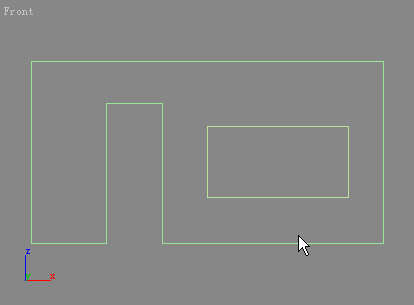

如果我们又二维线直接拉伸，得到的面往往有大的不规则的三角面产生，这在LS里会产生可怕的阴影变异，无论你怎么细分这个面都无法达到理想的效果。下面是一个二维线直接拉伸的物体。

猎人

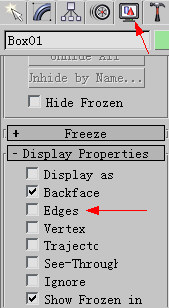

拉伸成物体后，我们通过点击显示属性来观察它的面的情况。 把Edges勾去掉。

猎人

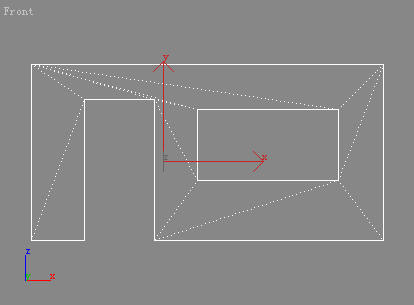

不规则的三角面很严重。

猎人

首先我先介绍一下用BOX通过EDITABLE MESH命令建模，这个方法简单易行，特别适合做直线体块的模型。 1我们回到二维线状态，先画或引入辅助线(CAD或MAX都可精确定位)。

猎人

2SNAP设置

猎人

3使用坐标方向(正交方向）

猎人

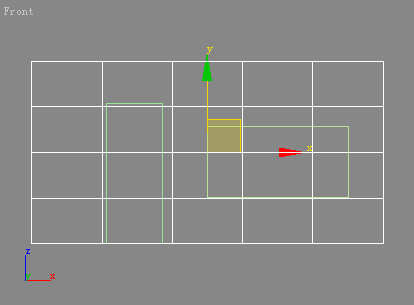

4捕捉辅助线画一个BOX

猎人

5根据需要设置网格点数（多了好但不能少）

猎人

6在BOX修改面板上点EDITABLE MESH。
