利用mentalray的shader快速制作效果图

cmcg

作者:长飞丸
前两天翻了一个老外利用dirtmap代替finalgather来完成gi的教程
这个教程的方法是一开始使用光子贴图来完成大体的gi分布
然后把最费时间的finalgather用dirtmap的效果来替代
然后在合成软件里合成
昨天晚上玩游戏时又想了一下
干脆不用gi只用dirtmap来替代gi快速制作效果图
今天早上被蚊子咬醒
干脆起来实践一下

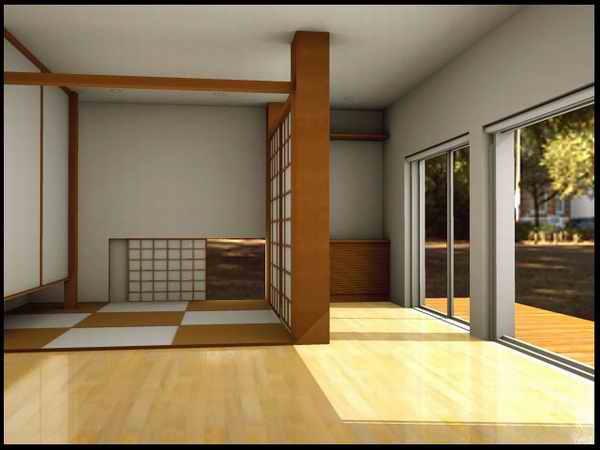

先来张图看看

cmcg

首先声明一下
这不是真正的gi而只是个看起来像是gi的效果
如果深究的话它是经不起推敲的
但如果作为赶图对付客户的话
效果也还可以

首先说一下思路
最重要的就是利用dirtmap生成类似于gi的效果
不过dirtmap生成的都是单色图（如果不设置贴图的话）
那么我们还需要一个diffuse pass来将纹理合成进来
最后还需要的就是主要的灯光
不然整个图就缺少灯光的趋向了
当然反射也是个很大的问题
我现在还没想出好的解决方法
目前图中的反射是错误的
只是不那么明显罢了
希望大家也帮忙想想

cmcg

下面来讲解步骤
首先你需要有max6、dirtmap这个shader（我翻译的那个帖子里有下载）
另外需要一个场景
你可以自己建或者用这个
这是从另外一个帖子里下的
感谢作者
贴图大概齐赋吧
为了反射模糊我的地板给的是mr的dgs
为了速度你也可以选择不用 2004-6/20046317944728.rar (17.89 KB, 下载次数: 49)

2004-6-3 17:09 上传

点击文件名下载附件

邪恶的考拉

好！

cmcg

现在你的场景应该都赋好贴图了
ok
我们首先来用dirtmap生成一个模拟的gi效果
新建一个mentalray材质
取名为dirt

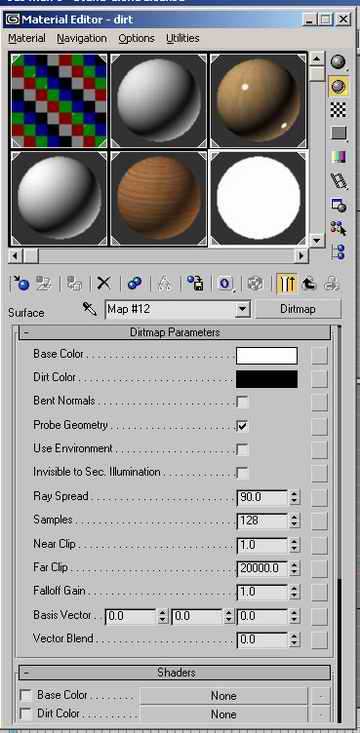

给surface项一个dirtmap
照图中设置（如果你没用这个场景，那么farclip值需要自己斟酌一下）

cmcg

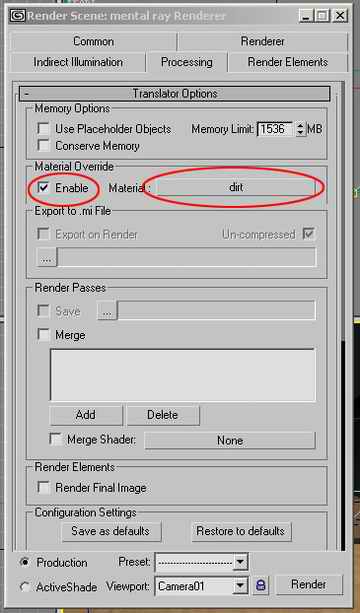

打开渲染面板
进入pocessing栏
在如图的地方打勾
并且把dirt材质关联复制到后面的空白栏

cmcg

现在把场景中的玻璃隐藏
设定好抗锯齿采样和过滤模式以及分辨率
渲染

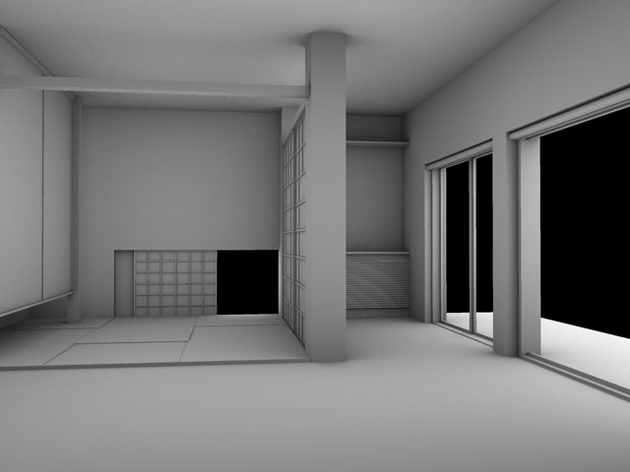

得到如图效果
存为dirt.tif

cmcg

以上是整个图的基础
大家可能已经注意到我一直没有提灯光
实际上dirtmap是不需要灯光的
基本的原理我那个帖子里有
它的效果取决于ray spread、far clip之类的参数

现在我们给场景打光

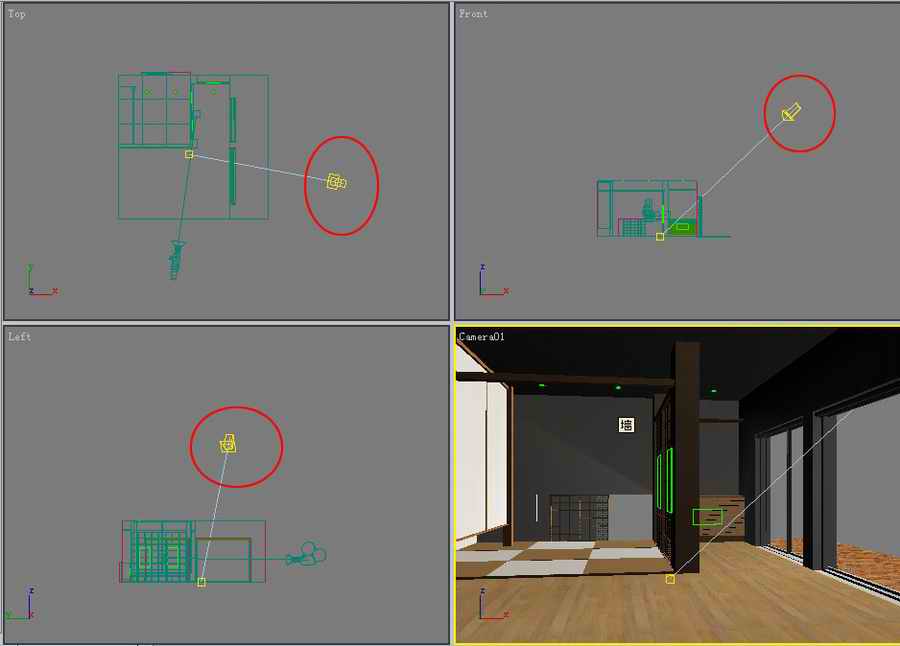

首先是阳光
位置如图
参数自己看着办吧

cmcg

然后是天光

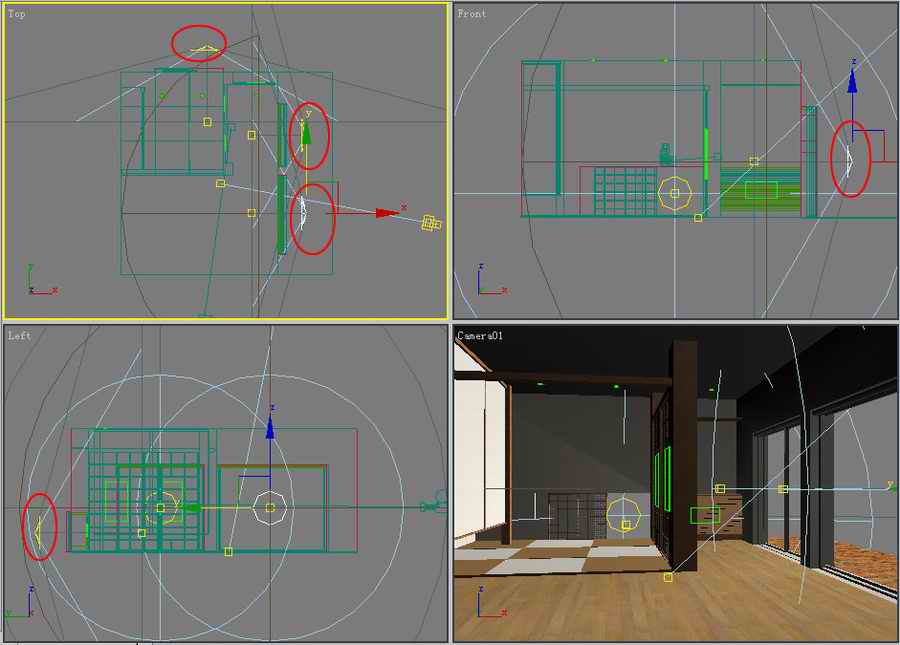

我用了3个mr area spot来模拟
亮度是0.4
偏蓝色
范围0至15000
位置如图

cmcg

现在我们需要一个diiffuse pass

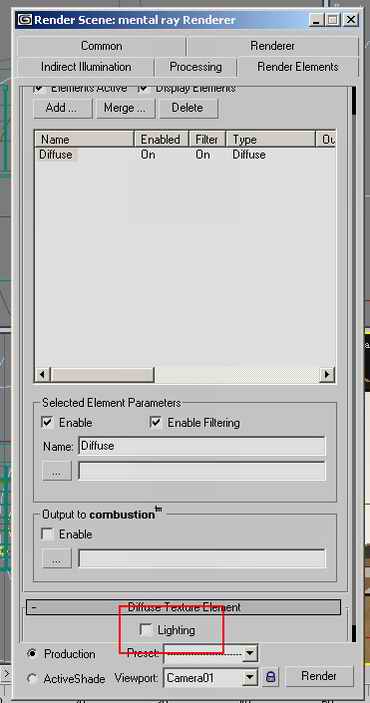

进入render element加入一个diffuse
如图设置
注意红框位置
