为LS建模（教程）——LS系列1

AWHY · 发表于 2004-5-24 13:06:00

有好多朋友问我是怎样用MAX建模在LS里能获得最佳效果，我一直由于时间和平台的原因不能具体回答，感谢老P（DJ917）把我带到这里来，这里发文件的速度够快的，所以今天特地编了这么一个教程来回答朋友的问题。
Big Smile

条条大路通罗马，这只是其中一个方法，关键是要懂得LS所需模型的要求——不是追求面少(少没用，到LS要细分面），而是优化——面方（尽量避免大的不等边三角面）并且有合适的数量（不宜太多也不宜太少），在同一平面的同一材质网格点要对齐；不同平面的面结合要网格线对齐；物与物之间不能交叉。
Big Smile

言归正传：我们先从一面有窗洞和门洞的墙谈起。

AWHY · 发表于 2004-5-24 13:08:00

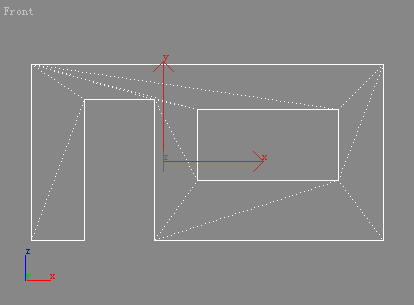

如果我们又二维线直接拉伸，得到的面往往有大的不规则的三角面产生，这在LS里会产生可怕的阴影变异，无论你怎么细分这个面都无法达到理想的效果。下面是一个二维线直接拉伸的物体。

拉伸成物体后，我们通过点击显示属性来观察它的面的情况。
把Edges勾去掉。

不规则的三角面很严重。

首先我先介绍一下用BOX通过EDITABLE MESH命令建模，这个方法简单易行，特别适合做直线体块的模型。

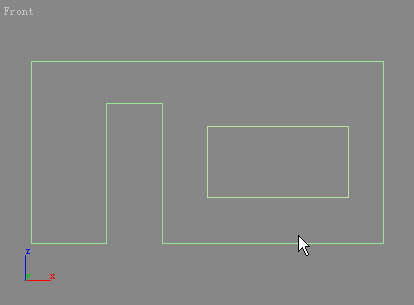

1我们回到二维线状态，先画或引入辅助线(CAD或MAX都可精确定位)。

AWHY · 发表于 2004-5-24 13:11:00

2SNAP设置

3使用坐标方向(正交方向）

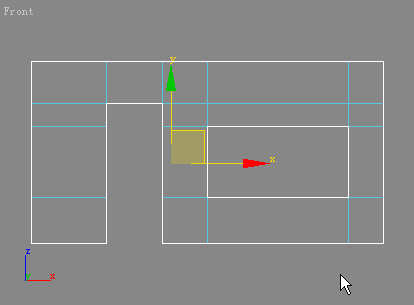

4捕捉辅助线画一个BOX

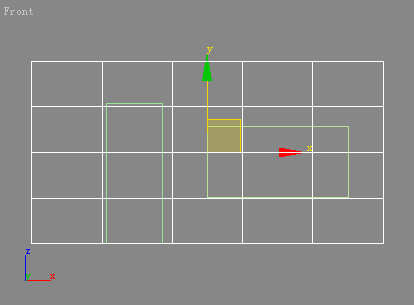

5根据需要设置网格点数（多了好但不能少）

AWHY · 发表于 2004-5-24 13:13:00

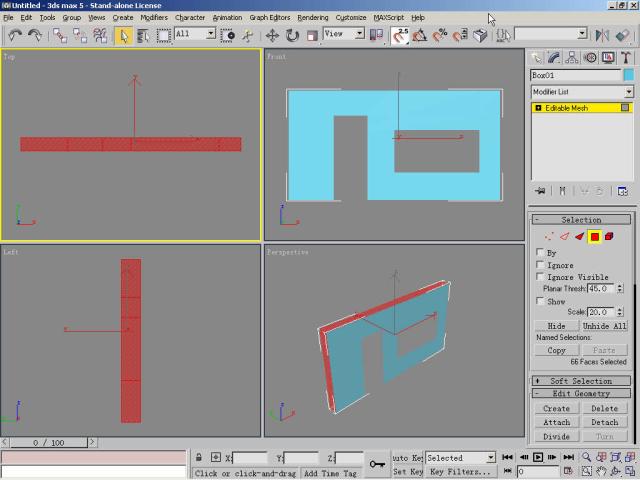

6在BOX修改面板上点EDITABLE MESH。

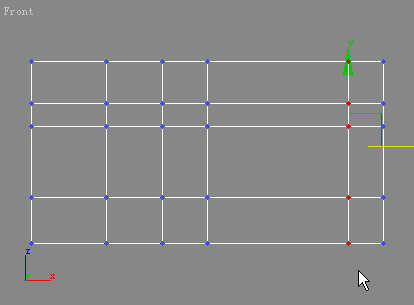

7选择点的选项

8选要编辑的点在XY轴上捕捉移动到辅助线上的点（F5、F6配合使用）。

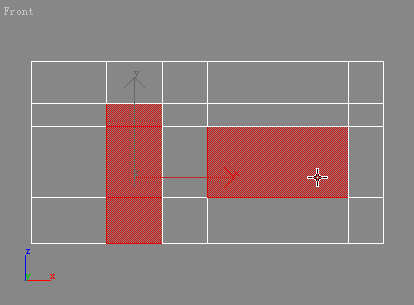

9使用面选项

AWHY · 发表于 2004-5-24 13:16:00

10选多余的面删除一

11选多余的面删除二

12选辅助线删除

MarK*K · 发表于 2004-5-24 16:48:00

不错，不错。只可惜我不想在用LS了。

kaiven · 发表于 2004-5-24 20:52:00

以下是引用jimmy-kim在2004-5-24 16:48:17的发言：
不错，不错。只可惜我不想在用LS了。

支持，好贴啊请问斑竹，为什么不用LS，？？

MarK*K · 发表于 2004-5-25 11:24:00

以下是引用kaiven在2004-5-24 20:52:07的发言：
[quote]以下是引用jimmy-kim在2004-5-24 16:48:17的发言：
不错，不错。只可惜我不想在用LS了。

支持，好贴啊请问斑竹，为什么不用LS，？？
[/quote] 呵呵，我现在改行做展示了！

xizhuo1105 · 发表于 2004-6-2 15:39:00

LS建模好麻烦啊

@zzz@ · 发表于 2004-6-4 22:11:00

崩溃啊！~！~！~！~！~
