天棚节点图、地面节点图、墙面节点图

双双 · 发表于 2013-5-1 17:44:00

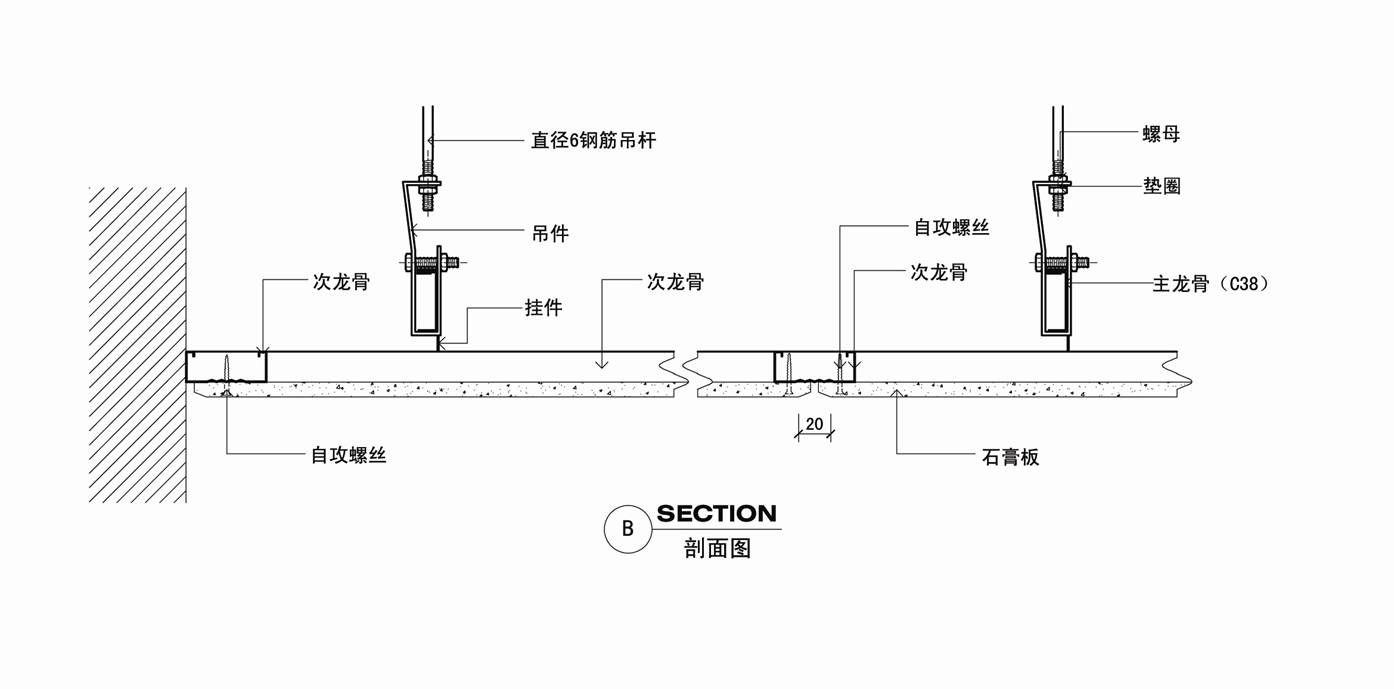

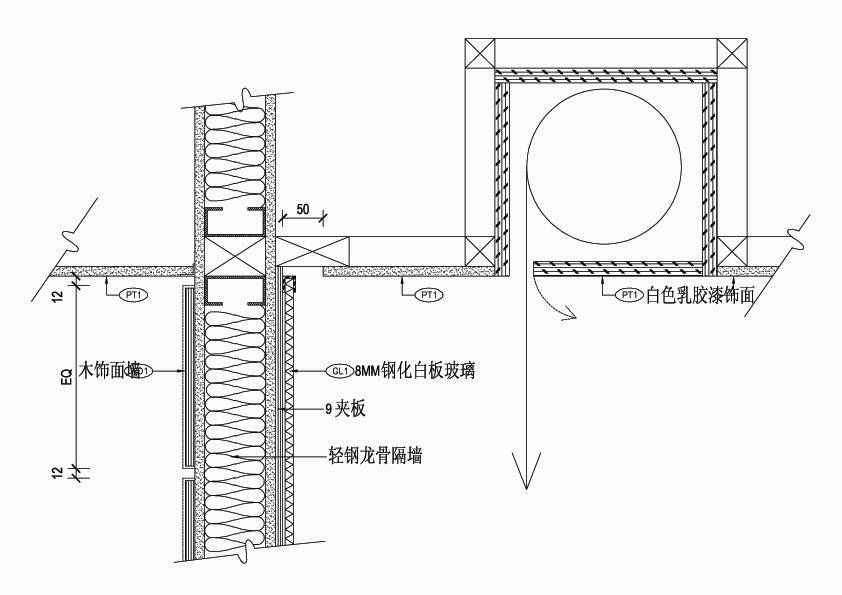

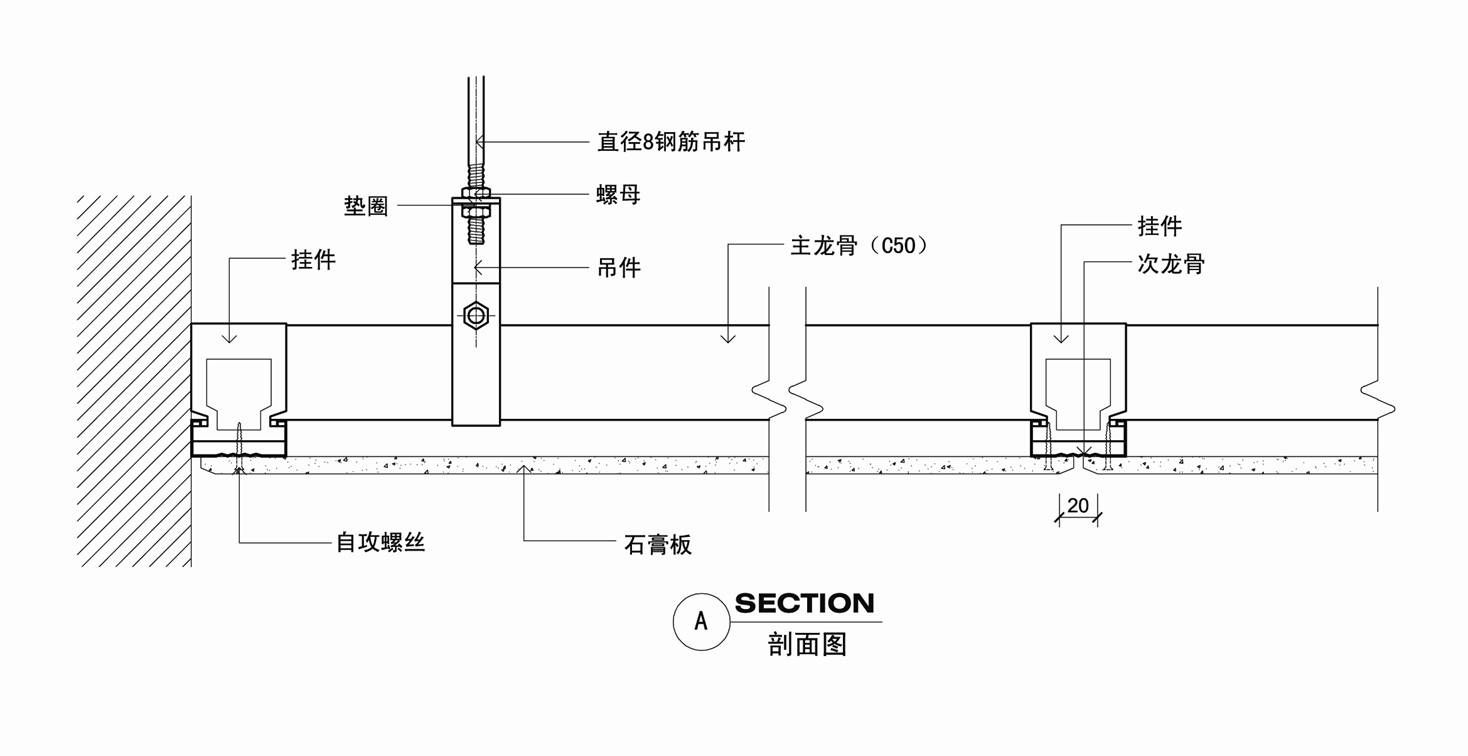

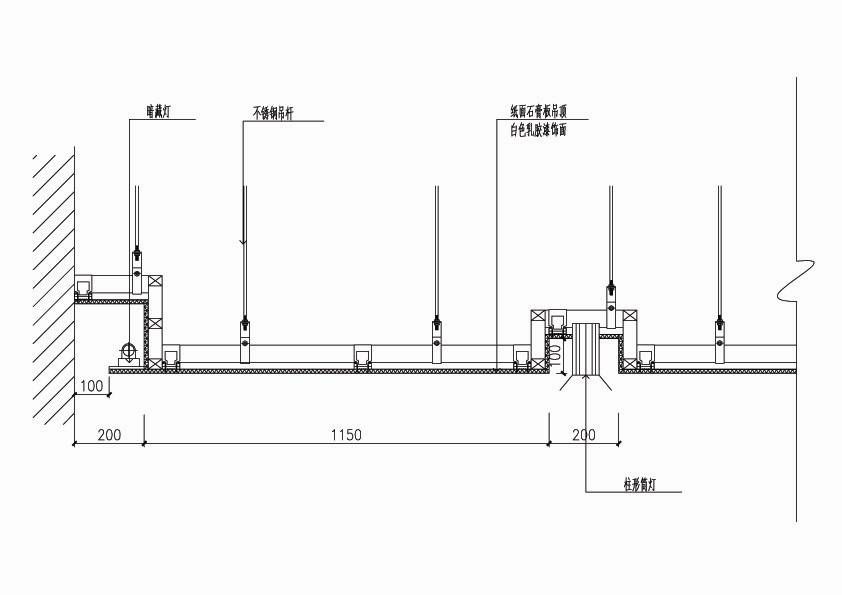

天棚节点图片1 木饰面吊顶节点图.jpg



双双 · 发表于 2013-5-1 17:46:00

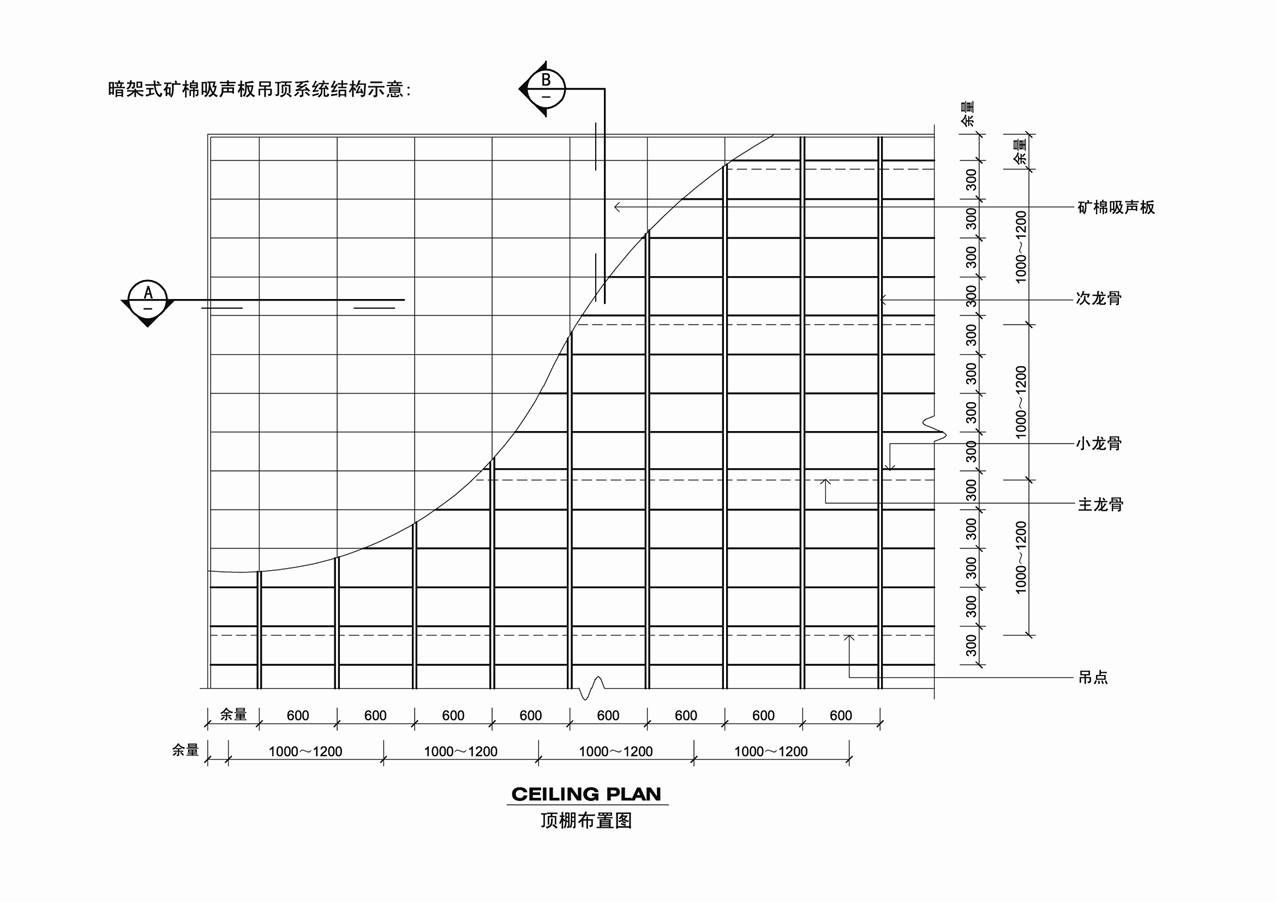

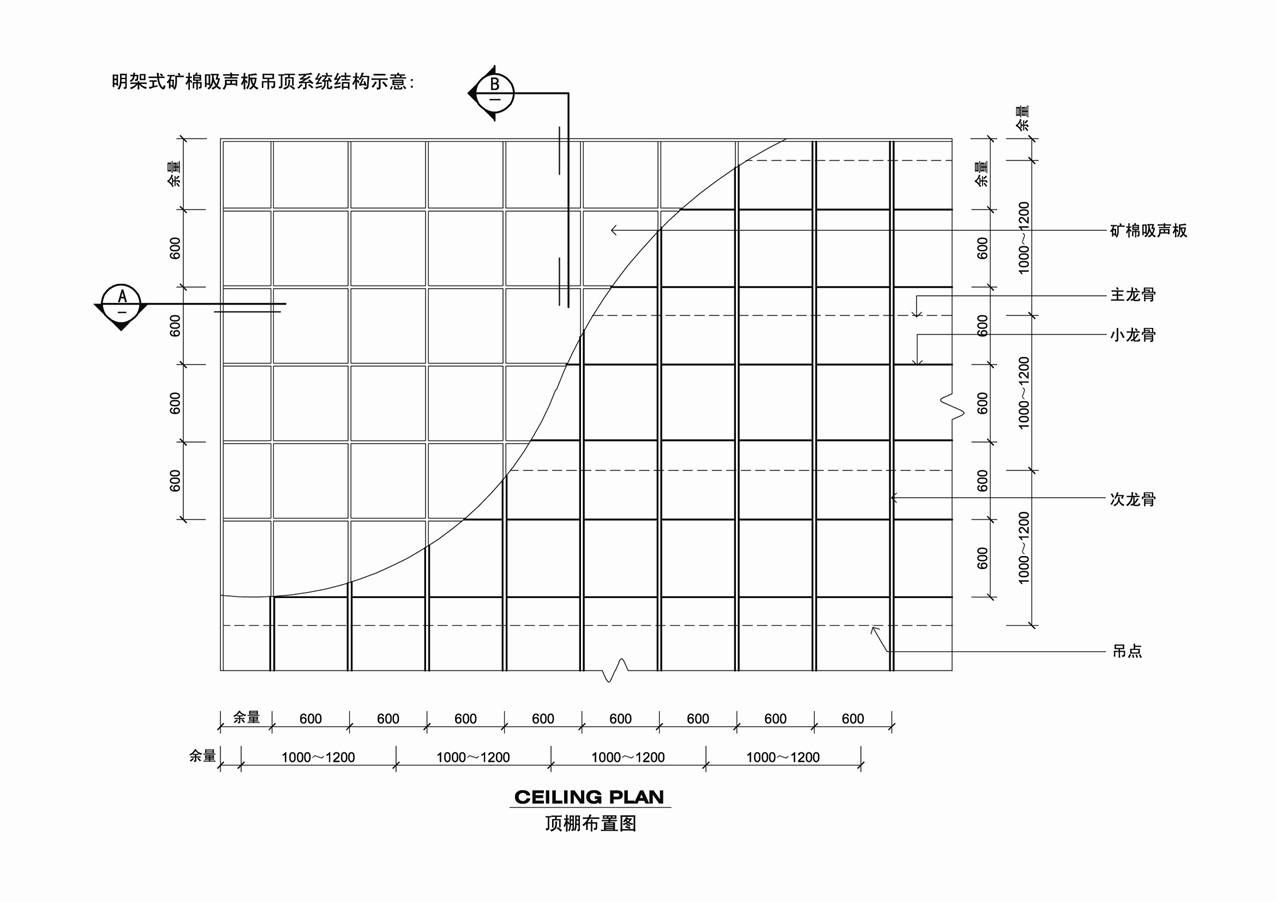

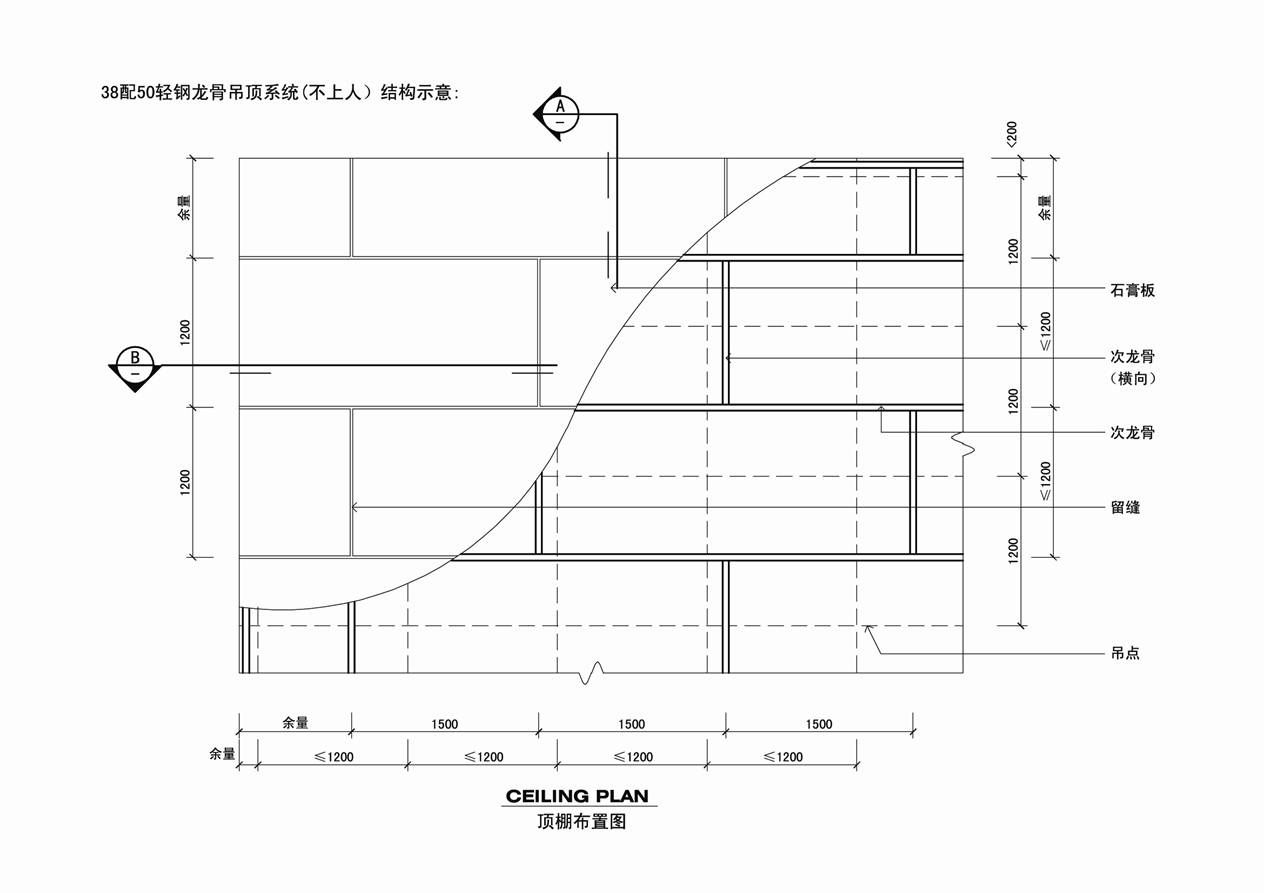

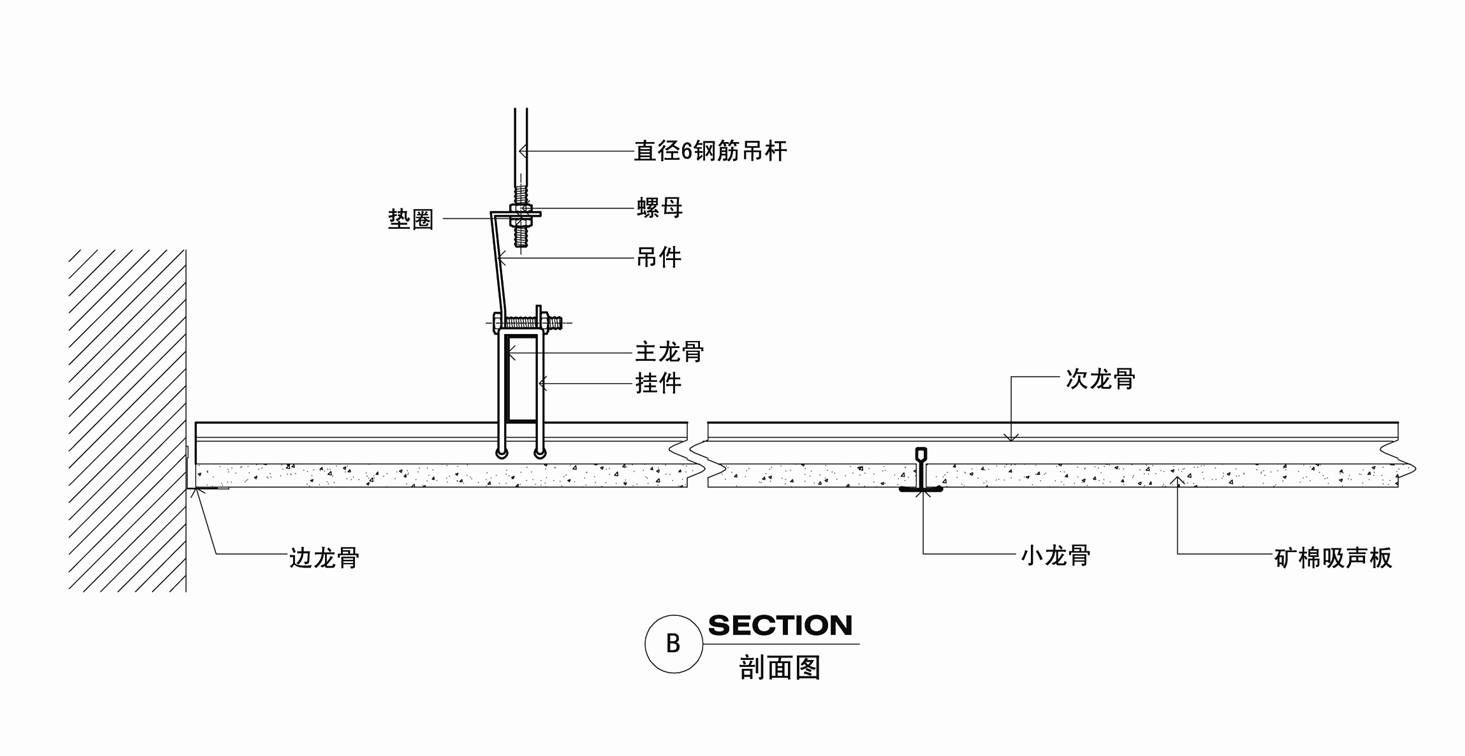

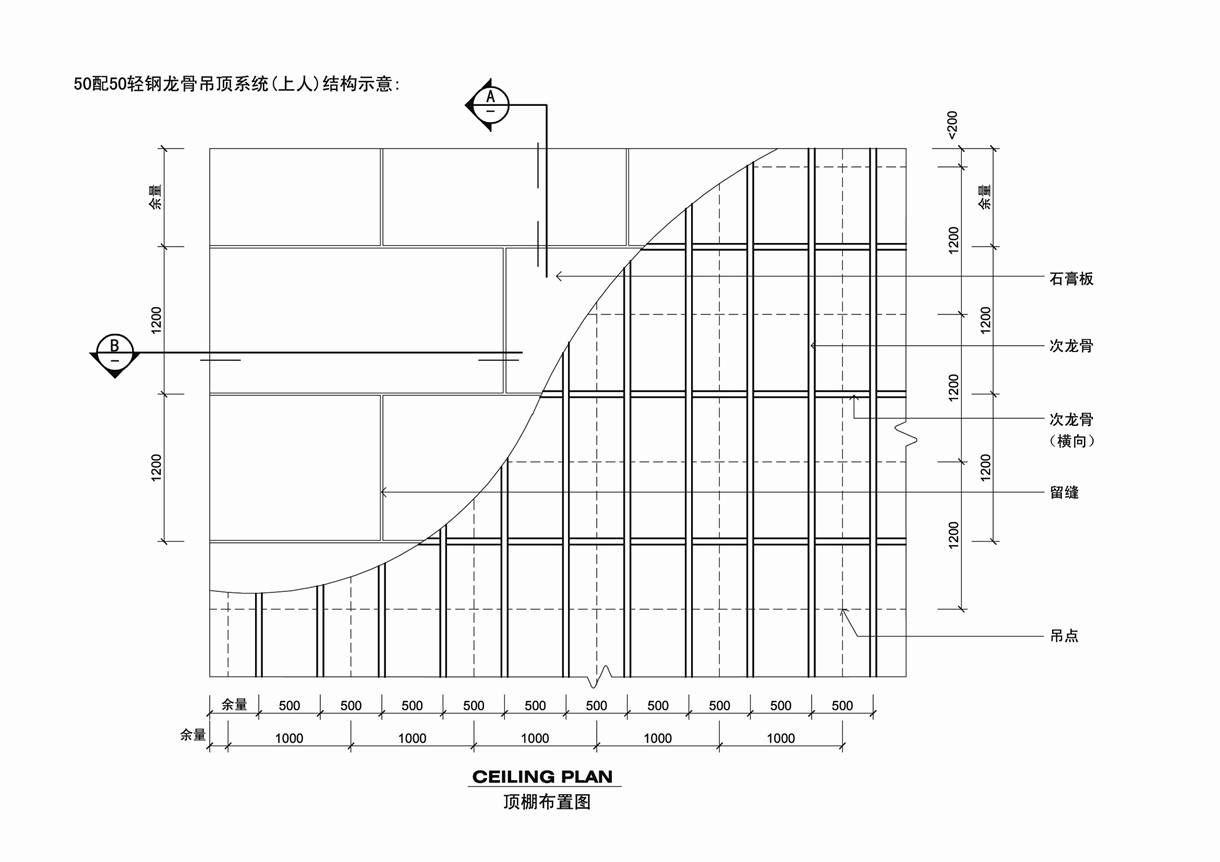

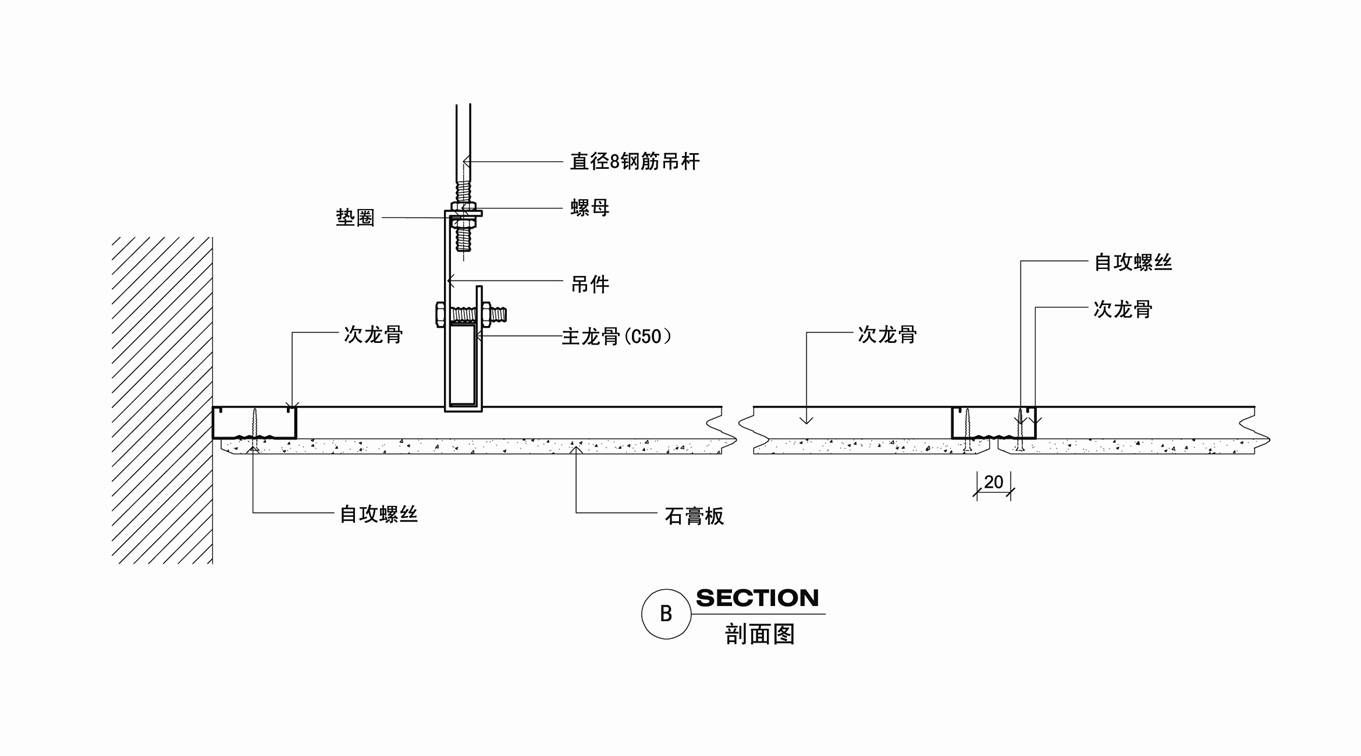

天棚节点图片2 50配50轻钢龙骨顶棚布置图.jpg



复杂的小情绪 · 发表于 2013-5-1 18:25:00

顶太好了

双双 · 发表于 2013-5-1 22:08:00

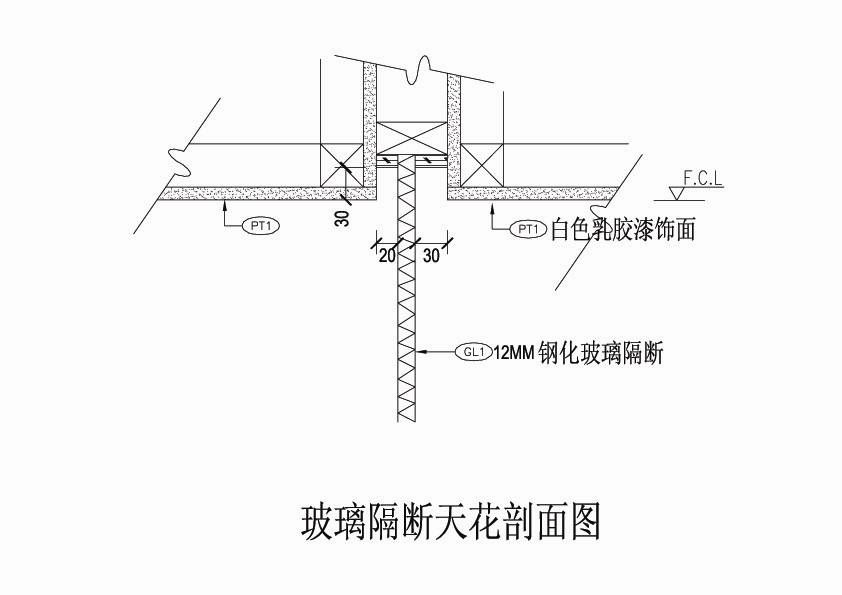

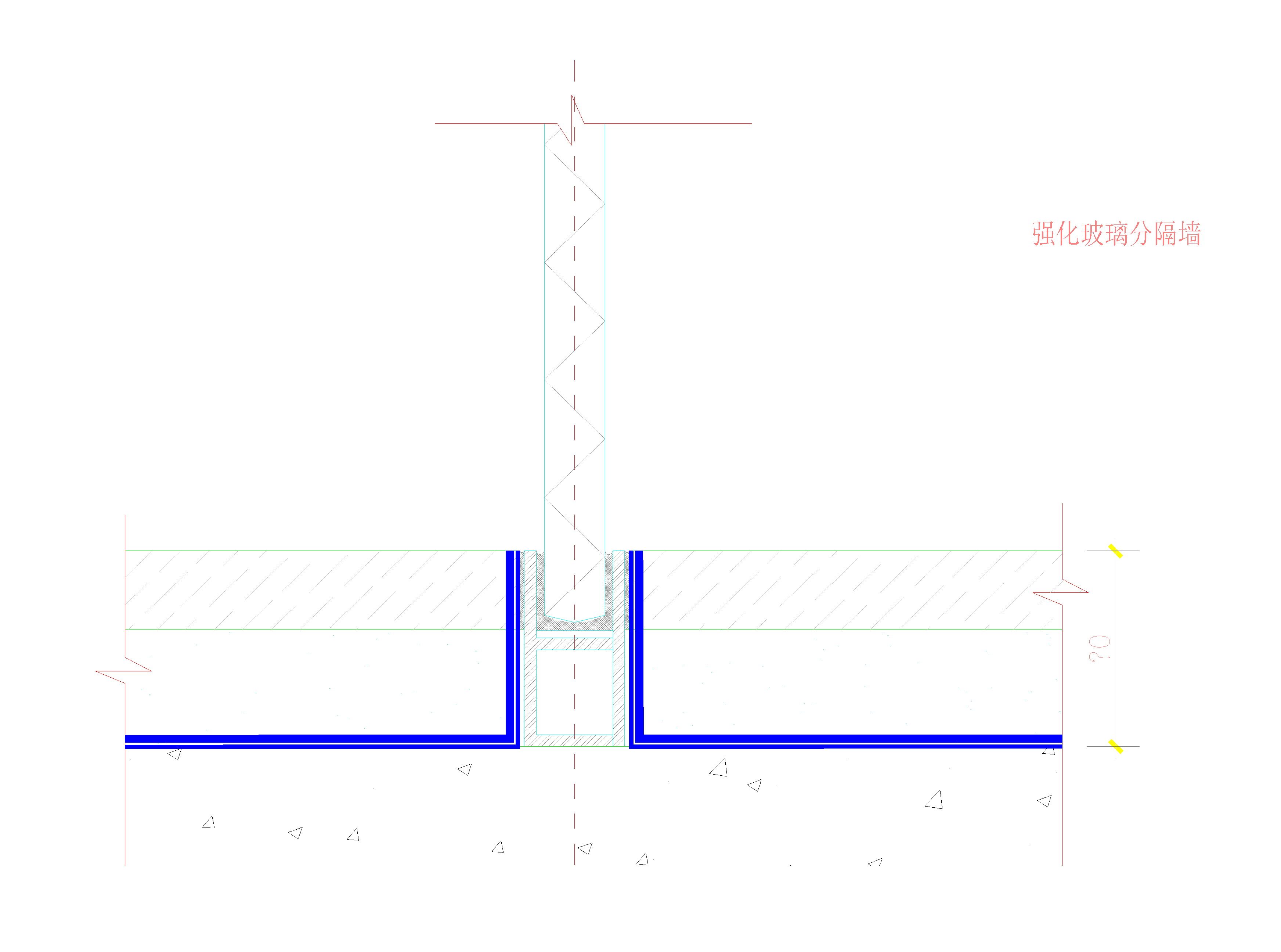

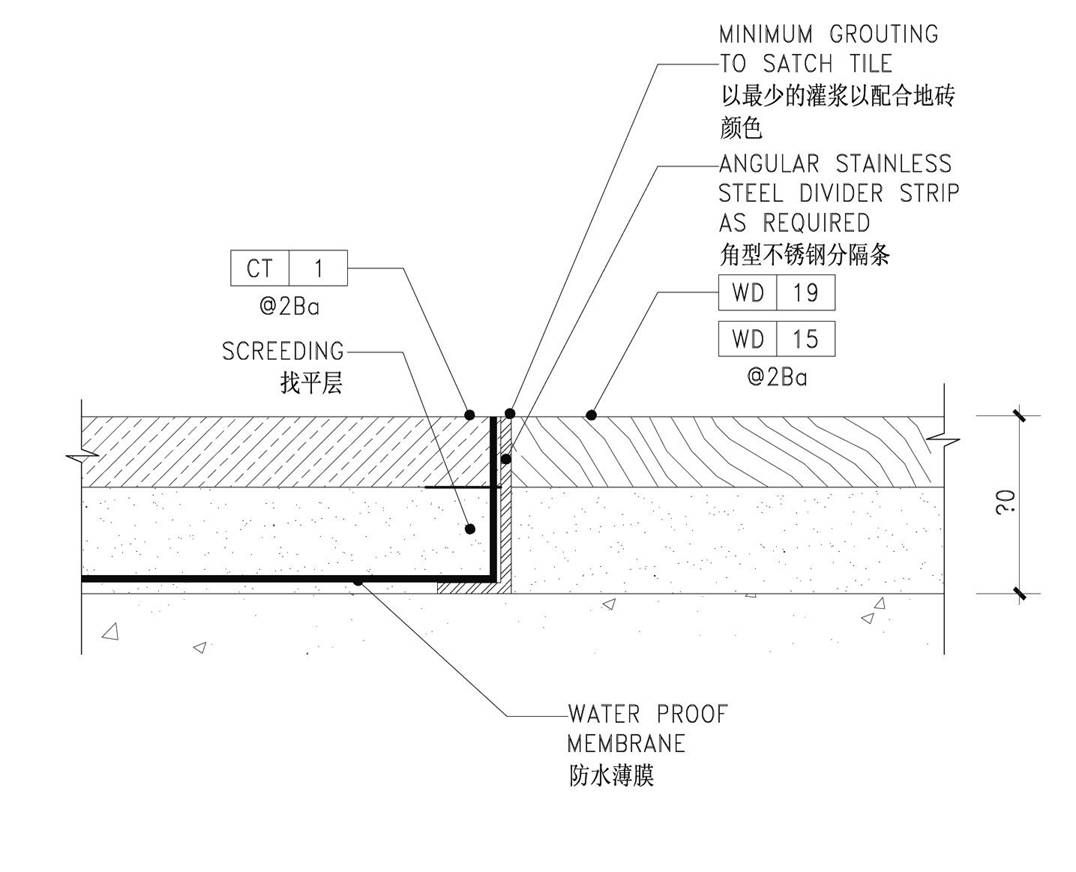

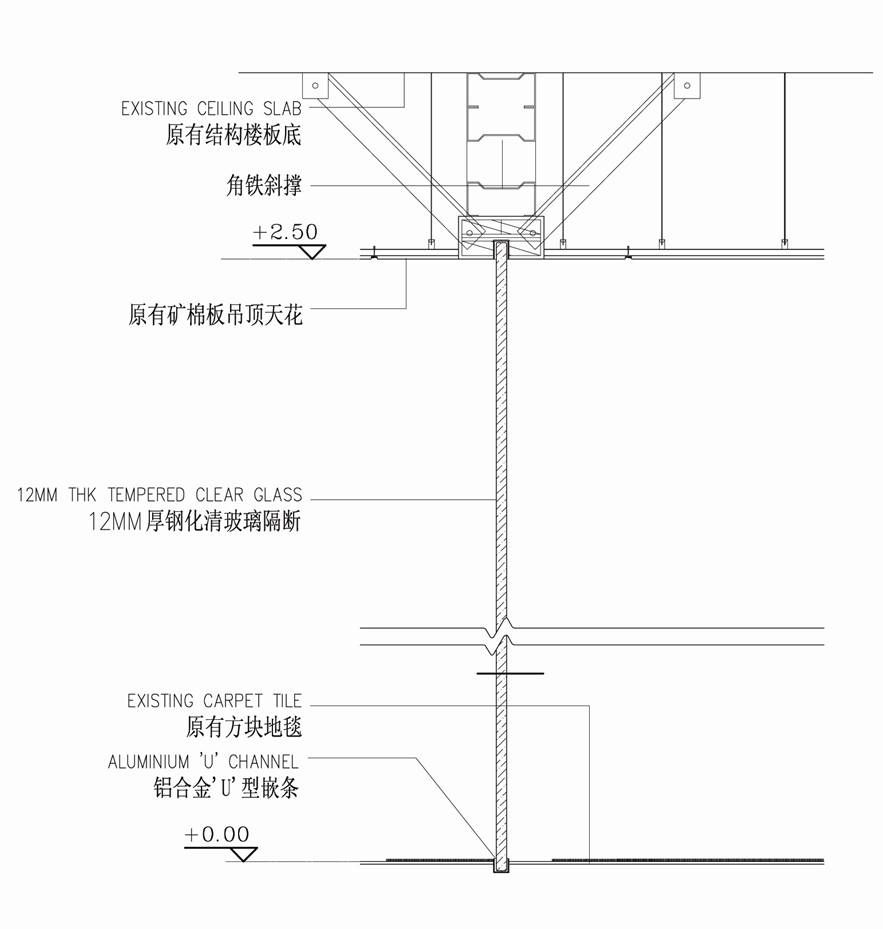

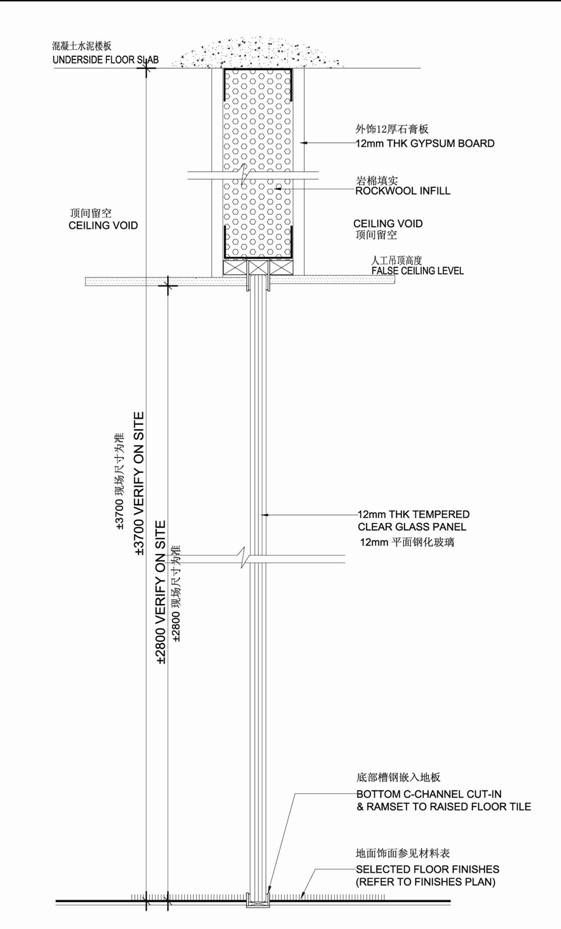

地面节点图片（11张） 玻璃隔墙节点图.jpg

游客，本帖隐藏的内容需要积分高于 1 才可浏览，您当前积分为 0

双双 · 发表于 2013-5-1 22:11:00


游客，本帖隐藏的内容需要积分高于 1 才可浏览，您当前积分为 0

双双 · 发表于 2013-5-1 22:11:00

游客，本帖隐藏的内容需要积分高于 1 才可浏览，您当前积分为 0

双双 · 发表于 2013-5-1 22:12:00

游客，本帖隐藏的内容需要积分高于 1 才可浏览，您当前积分为 0

lm197614 · 发表于 2013-5-2 05:45:00

ddddddddddddddd

陈聚建 · 发表于 2013-5-9 17:44:00

不错，不错

steven685 · 发表于 2013-5-11 23:23:00

收下了…………。
