[转帖] 关于CAD顽固图层的删除方法

li60830

在日常工作中，大家可能会跟我一样，常常会遇到有些图层是删除不掉的，就算使用purge命令也不能删除。这是为什么呢？其实，就是因为该图层为其他某图层的参照。比如说是块之类的地物，当时做块的时候是在这个层制作的。而现在引用这个图块时，也就参照了这个图层。有人说可以用xref命令可以查询到这种参照关系。但是实际上是不行的。有时候，一个图块还会参照多个图层。这是因为这图块插入后转层了，然后又把它重新的作块出来，这样无形中又参照了这个图层。
解决这种参照关系的方法。
1.找出这个有参照的块。有时候，你自己知道是那个块的原因。可以用批量选目标的方法。在cass中有这个功能。然后替换这个块就行了。也可以用过滤的方法filter。对于多重参照的，有时只要将其炸开就可以了。有时候，有些块是自己不知道的。可以用purge命令，查看不能清理的图块，看有没有不是内部块的。将不是内部块的。用图块转层的功能，将其转层处理。

2.直接使用ET快车工具，图层匹配功能。将每个图层进行一次匹配。这样每个图层的实体就会关联到现图层内。然后就可以用purge命令。将顽固图层清除。
3.有一种可能是所参照的块名与南方cass内部块名是一致的，同时，所代表的地物也是一样的。只是它参照了别的层。这种情况下，我们可采用以下方法。先将这些地物按层作块，然后，新建一个dwg文件引用南方cass的标准结构，在这个新建的文档中，加入上述地物相应的标准化地物，可用DD命令或右边工具栏。最后，将上述的块插入现在的文档中并将自己加入的标准地物删除，用purge命令清理一下图件。这样就能将这个顽固的图层去掉。现在，要做的事就是将新建的文档复制到原来的文件或保存后以块的形式插回原来的文件。这样就大功告成了。

4.用带基点复制命令，复制所有地物，然后新建一个文档，再用粘贴到基点命令，就可以去掉顽固图层。这种方法适用于少数量级的地物的情况。
个人评价：法2使用较为方便、实用。但是前提是你安装了ET工具。

方法1：将无用的图层关闭，全选，COPY 粘贴至一新文件中，那些无用的图层就不会贴过来。如果曾经在这个不要的图层中定义过块,又在另一图层中插入了这个块,那么这个不要的图层是不能用这种方法删除的。
方法2： 选择需要留下的图形，然后选择文件菜单->输出->块文件，这样的块文件就是选中部分的图形了，如果这些图形中没有指定的层，这些层也不会被保存在新的图块图形中。
方法3：打开一个CAD文件，把要删的层先关闭，在图面上只留下你需要的可见图形，点文件-另存为，确定文件名，在文件类型栏选*.DXF格式，在弹出的对话窗口中点工具-选项-DXF选项，再在选择对象处打钩，点确定，接着点保存，就可选择保存对象了，把可见或要用的图形选上就可以确定保存了，完成后退出这个刚保存的文件，再打开来看看，你会发现你不想要的图层不见了。
方法4：用命令laytrans，可将需删除的图层影射为0层即可，这个方法可以删除具有实体对象或被其它块嵌套定义的图层

猎人

ET扩展工具（ET快车工具）

基本上来说，在安装CAD的时候通过选择，可以安装上完整版的ET工具。

AutoCAD自带的扩展工具——ExpressTools
从AutoCADR14开始Autodesk公司就在AutoCAD的基础上补充了一个程序——《扩展工具》。AutoCADR14里面叫做《附赠程序》，英文版为《BONUS》；AutoCAD2002及以后的版本里都叫做《ET扩展工具》，英文版为《ExpressTools》。
操作AutoCAD时，利用AutoCAD固有的命令，可以进行一系列的绘图操作。但有时，总觉得有的命令在使用时，须按要求进行多次选择后，才开始执行，一次、二次没什么，命令用多了就觉得很麻烦，对提高绘图速度也是个障碍。
由此，许多CAD的高手们就按照自己绘图的要求，环境，习惯等，对CAD进行二次开发，做了很多“插件”、“工具”、“外挂”之类的实用扩展工具。

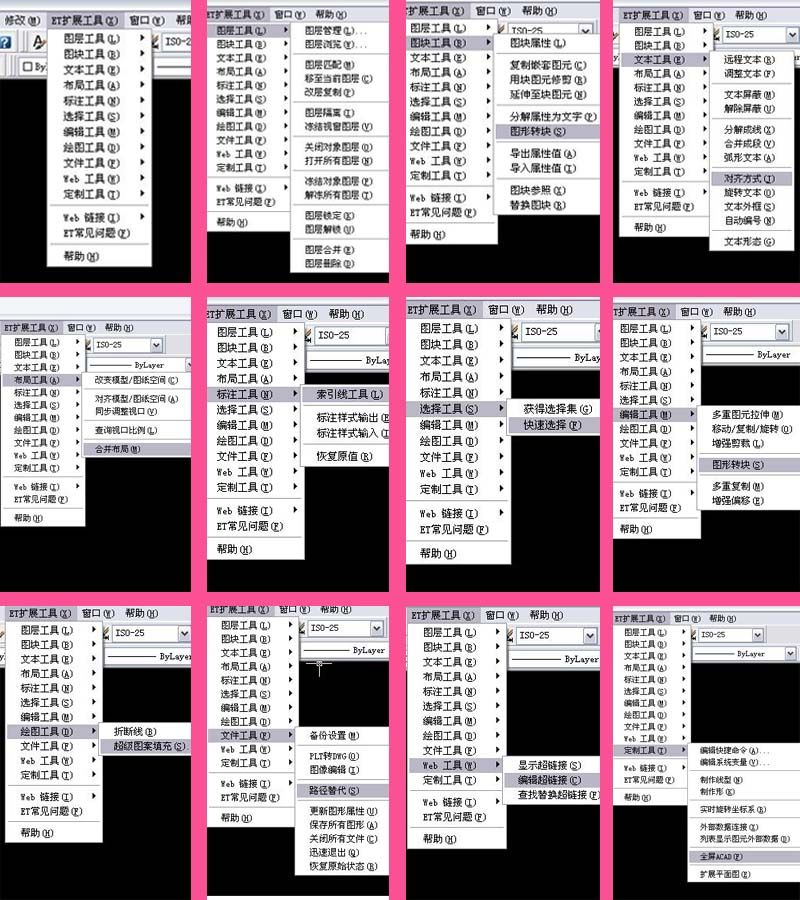

其实，AutoCAD本身就带有这种实用的扩展工具《ET扩展工具》，里面有不少好用的工具程序，可协助你做图层管理、文字书写、像素编修、绘图辅助、超级填充图案、尺寸样式等，经过安装后，它们会正规地出现在你的AutoCAD菜单中。
各种版本的《ET扩展工具》功能数量不一定相同，但大同小异，只要略加熟悉，能熟练运用后，你将有如虎添翼的感觉，大幅提高你的绘图速度，将指日可待。
