[原创]使用CAD布局绘图的好处

xiejh005

使用CAD布局绘图的好处我们很多朋友都知道使用CAD布局绘制图给我们带来很多方便，那我们到底知道使用布局绘图有多少好处呢？我使用布局绘图总结了几点的好处分享给大家，希望能给大家学习布局带来帮助。模型空间运行速度慢布局空间运行速度快

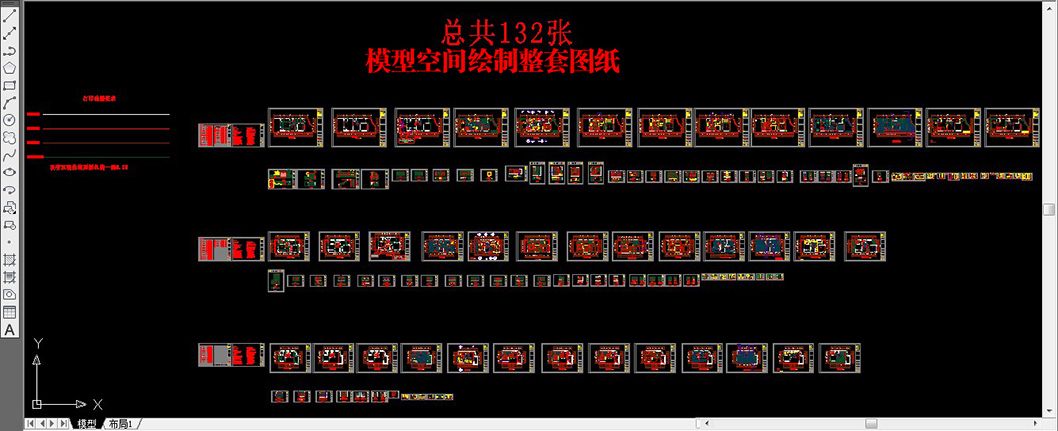

1、模型空间绘制的图纸如下：

在模型空间绘制132张图纸，有时我们图纸甚至还多，就占用很多内存，随着图形增加运行速度也变得缓慢。 2、布局空间绘制的图纸如下：

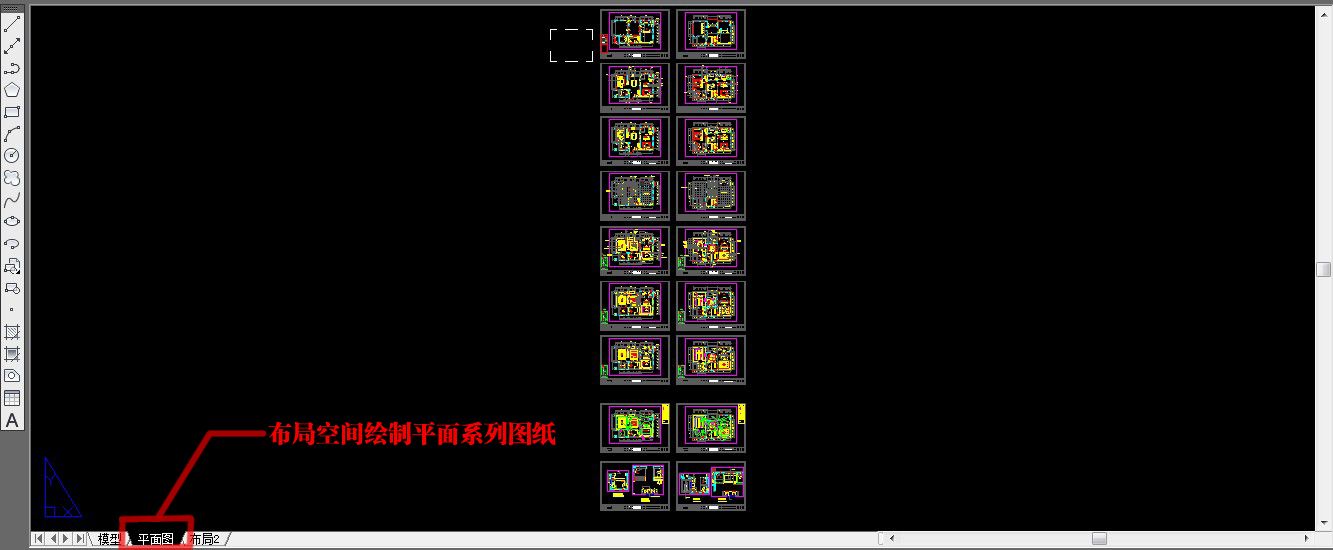

布局空间绘制平面系列的图纸

布局绘制平面系列的图纸在模型中显示图形很少，我们还可以设置多个布局窗口绘制立面及大样图，由于模型空间图形少，这样就占用很少的内存，运行速度相对也变快。模型空间修改图形麻烦，布局空间修改图形轻松
1、模型空间绘制的图纸如下：
模型空间绘制平面系列的图纸，如我们建筑结构图出现了改变，我们就要花费很多时间来修改每张同在一个建筑结构上的图纸。
2、布局空间绘制的图纸如下：

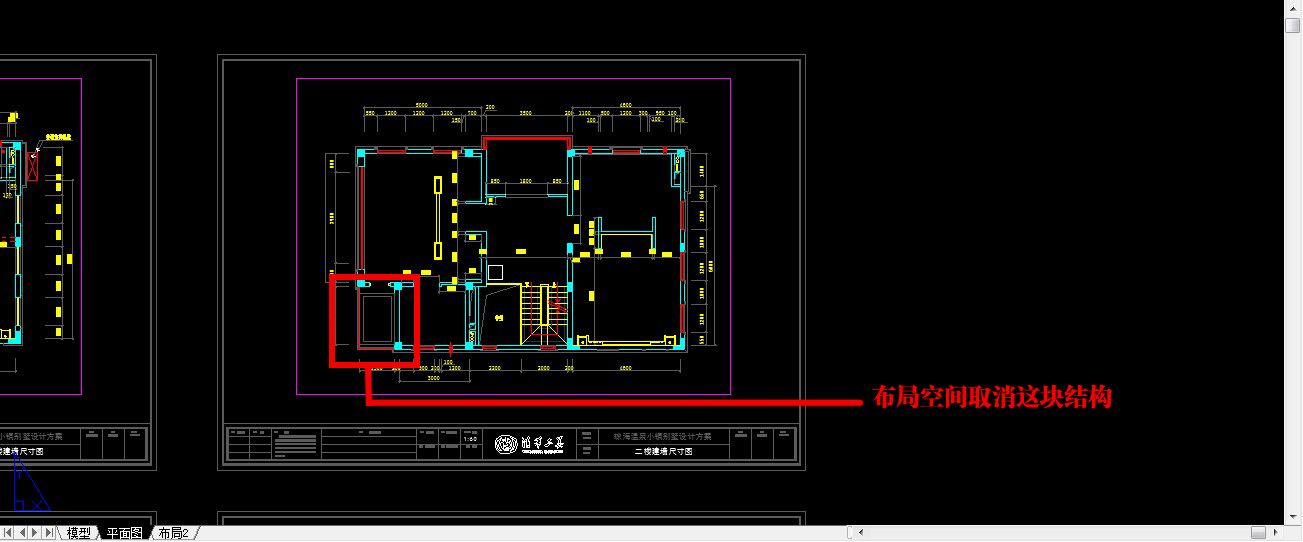

我们取消这块

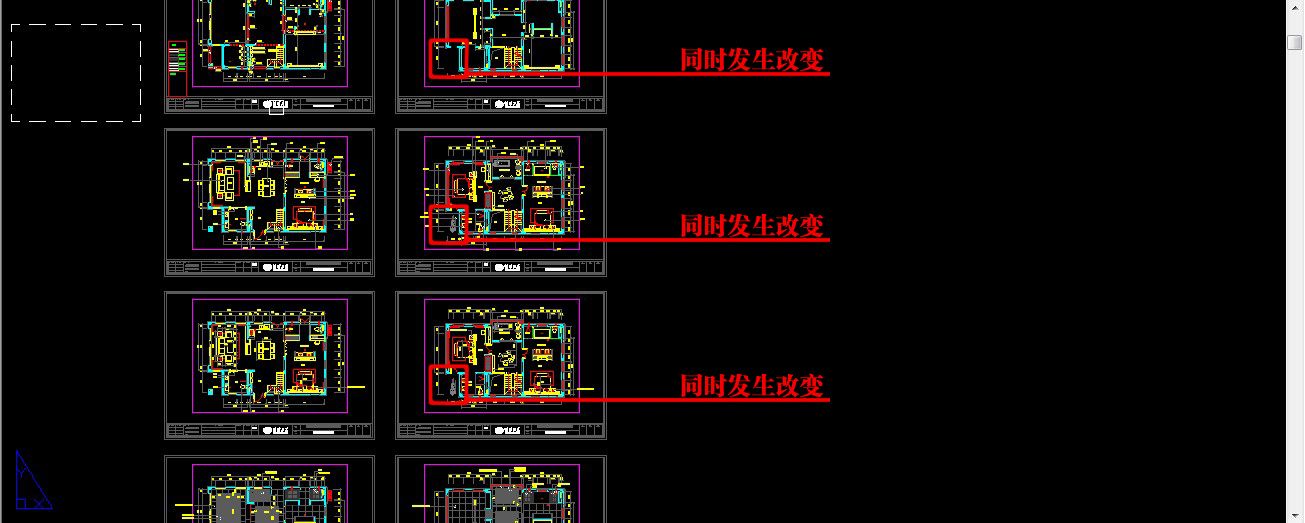

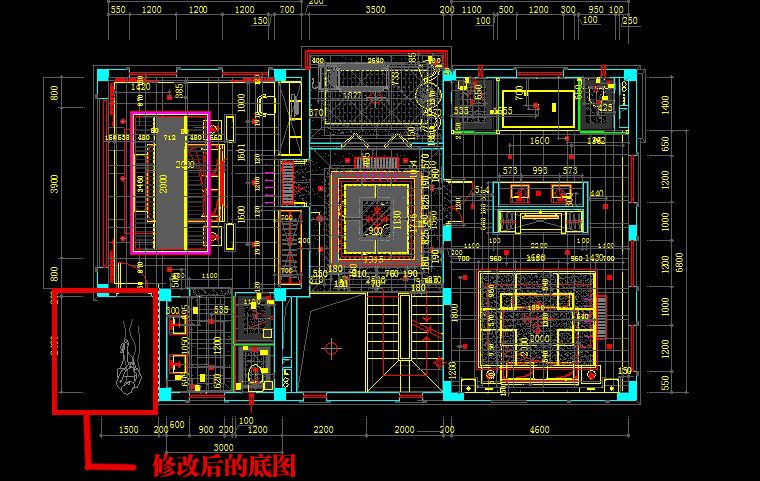

每张同在一个结构底图的图形都同时改变，我们再修改相应局部就可以

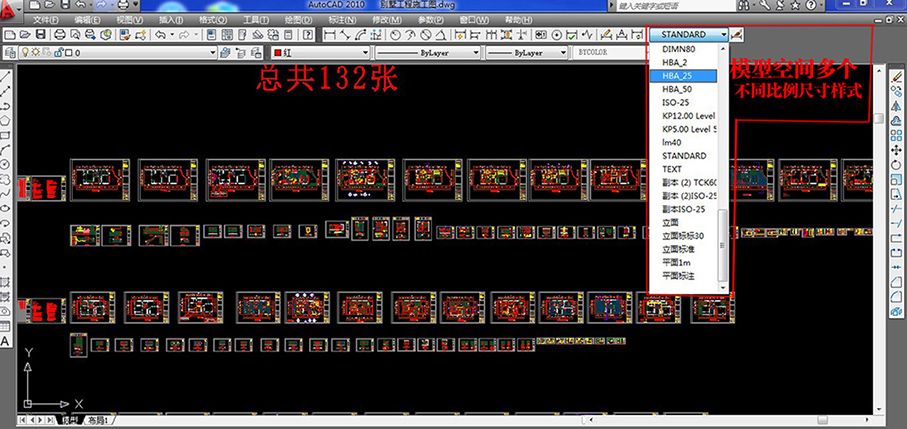

模型空间多种不同比例标注及文字，布局空间标注及文字只有一种。模型空间绘制的图纸如下：

模型图纸我们是通过缩放图框大小来定制图纸的比例，这样我们就要设置好多种不同比例图框、尺寸标注样式与文字大小。布局空间绘制的图纸如下：

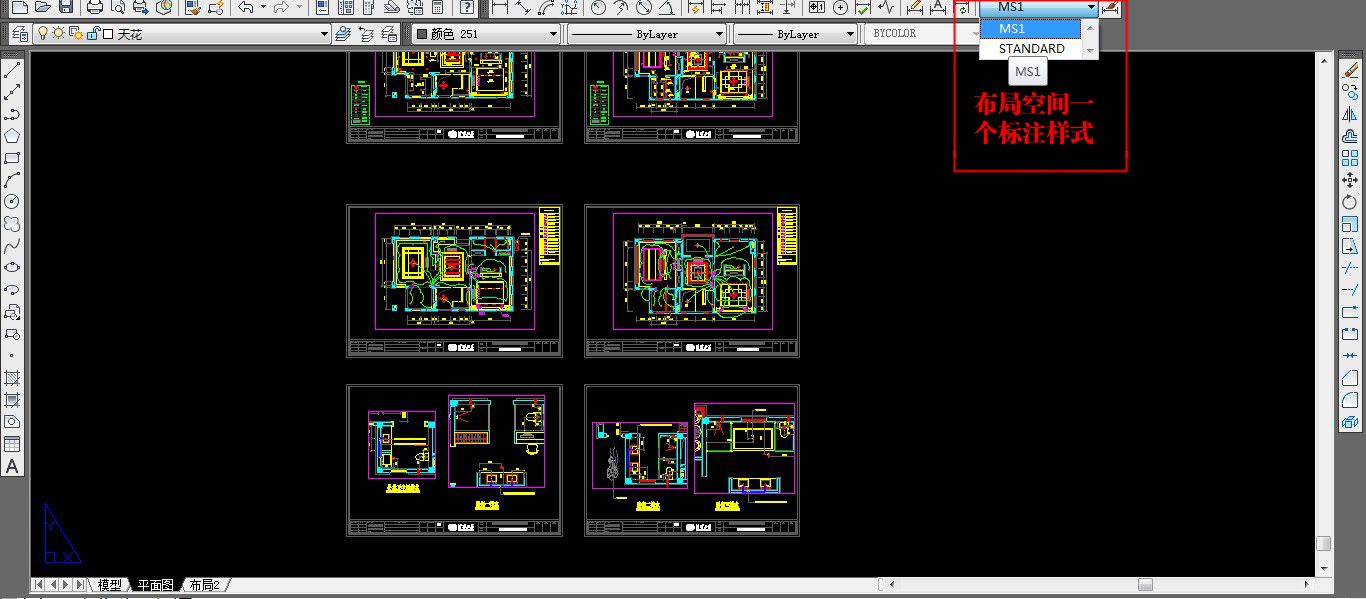

布局空间都在1:1图框里设置图纸的比例，尺寸样式与文字大小根据1:1图框比例来设置，就出现一种尺寸样式与文字大小使用在所有不同比例图纸。 布局空间设置不同图层轻松绘制不同的图纸我们在模型空间绘制图纸，对设置图层都是很随意，或者根本没对图层的设置，直接复制图库进来也没对图层的修改，图纸就出现很多图层，也不知道那个图层具体用途，图层很多很乱也占用很多内存空间。

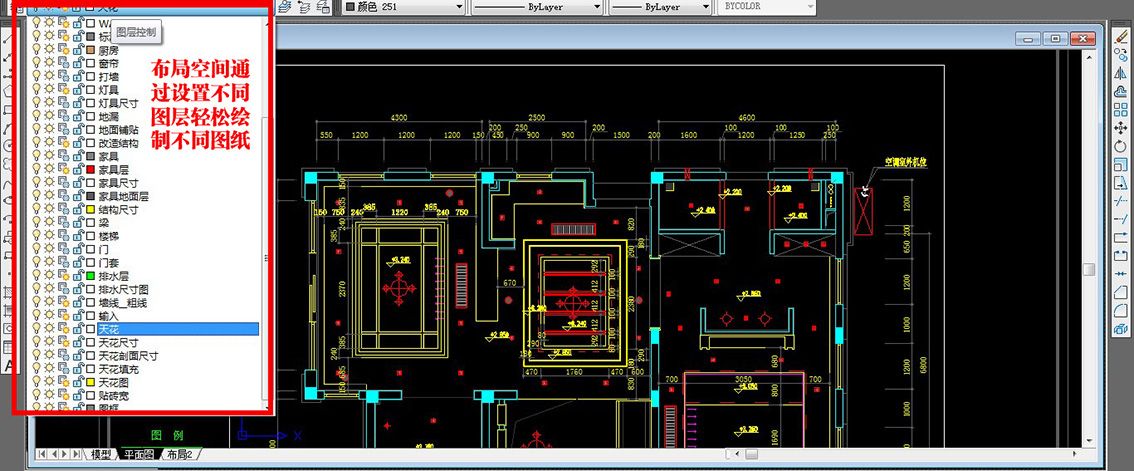

1、布局空间的图纸如下：

布局空间平面系列图纸，在同个建筑结构上是通过设置不同图层，图层以显示隐藏来绘制不同图纸。图形绘制修改起来也非常轻松。直接套用整套布局图纸模版来绘制另套图纸 同时打开显示两个文件窗口，一个是整套布局图纸另个是我们要绘制的图纸。 从整套布局图纸上把我们需要绘制的图形复制粘贴进来使用，包括图块、尺寸样式、文字大小、文字、水电、与图例表等….就轻松绘制另套图纸！ 以上我对在布局空间绘制图纸优势为5点的总结，如果够熟练运用，能快速提升我们30%到40%绘图速度！如想快速学会CAD布局绘图的朋友，同时也很高兴跟大家分享国内极少的高端【CAD布局绘图教程】高清晰视频教程，该教程针对室内设计师而录制，视频共十一集，分为两大部分：基础使用篇与案例操作篇，详细教会你使用布局绘制图纸，及快速提升你30%到40%的绘图速度。详情请加QQ1905005279

胡涛

好 不错 找了好久了 现在终于找到了 但是不晓得能下载不

胡涛

怎么不能下载啊

hanniu_1973

楼主是在这里做广告的，要下载必须去他的淘宝网购买才能下载的，

晓晓23

楼主是在这里做广告的
