初级建模教程--------NOKIA3310手机建模！

AWHY · 发表于 2004-1-5 11:39:00

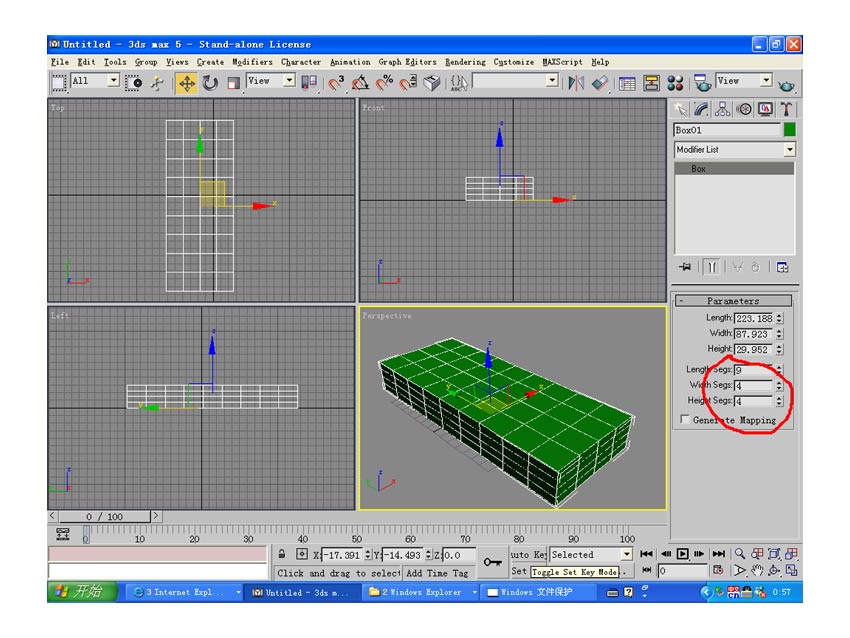

如图建立一个长方体，段数分别为9、4、4。

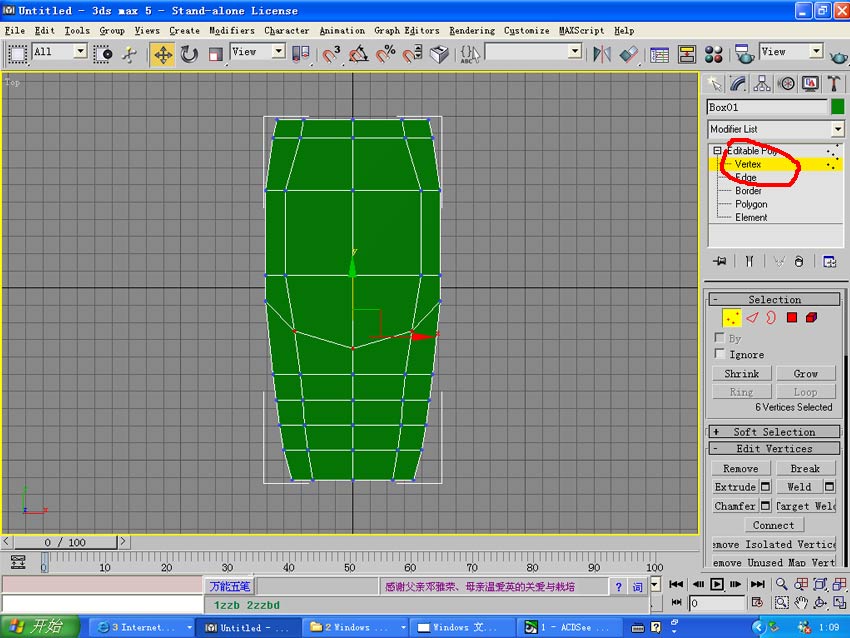

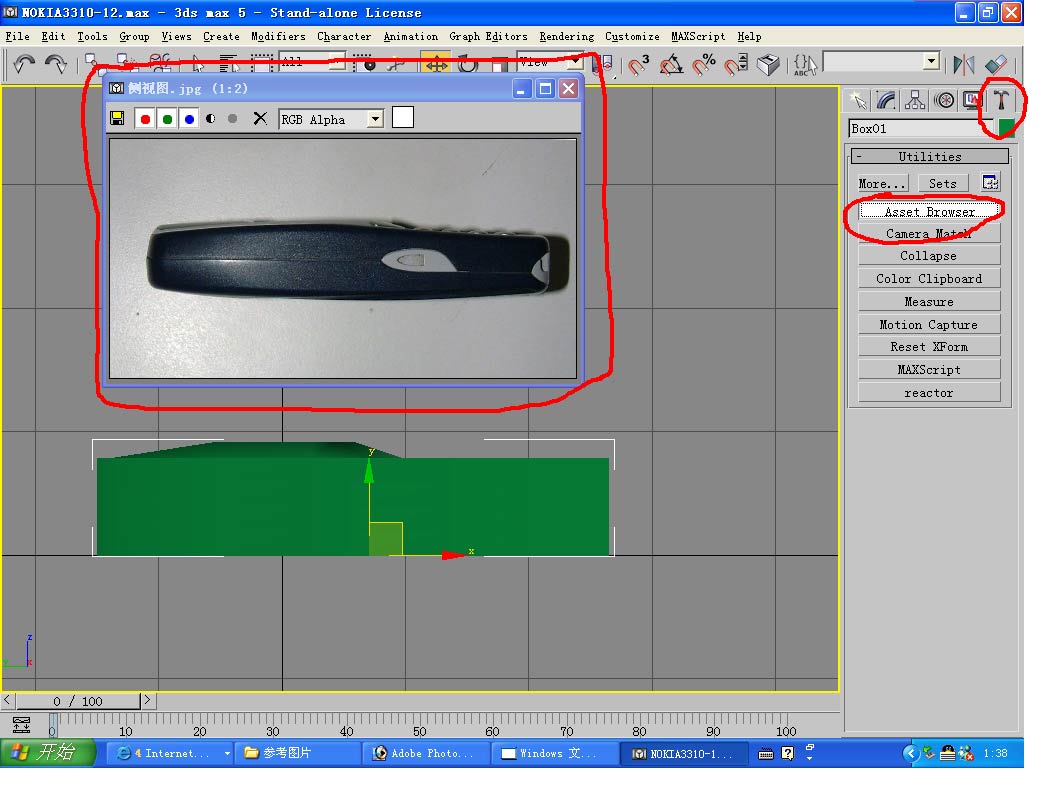

把长方形塌陷为可编辑网络物体，并调整点，如图所示！

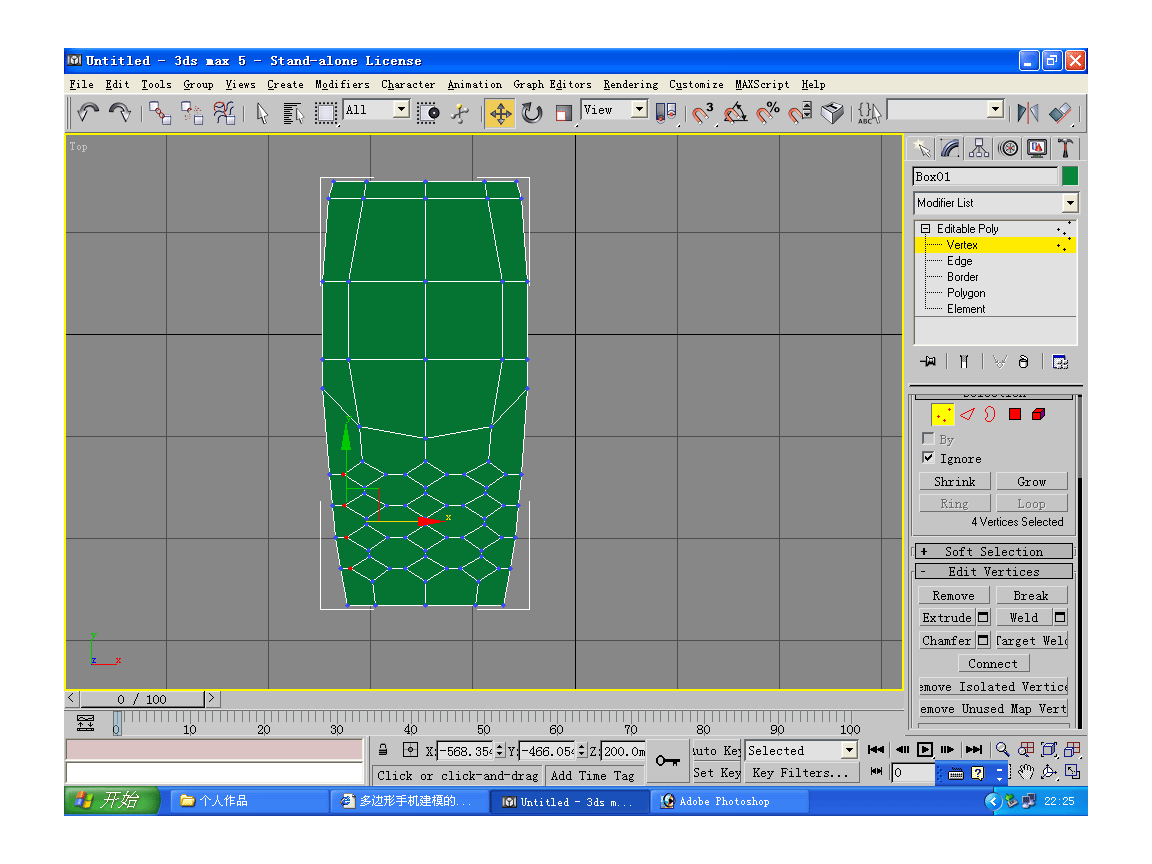

选择要做为按钮的12个点，使用chamfer工具。并调整点的位置，如图所示！

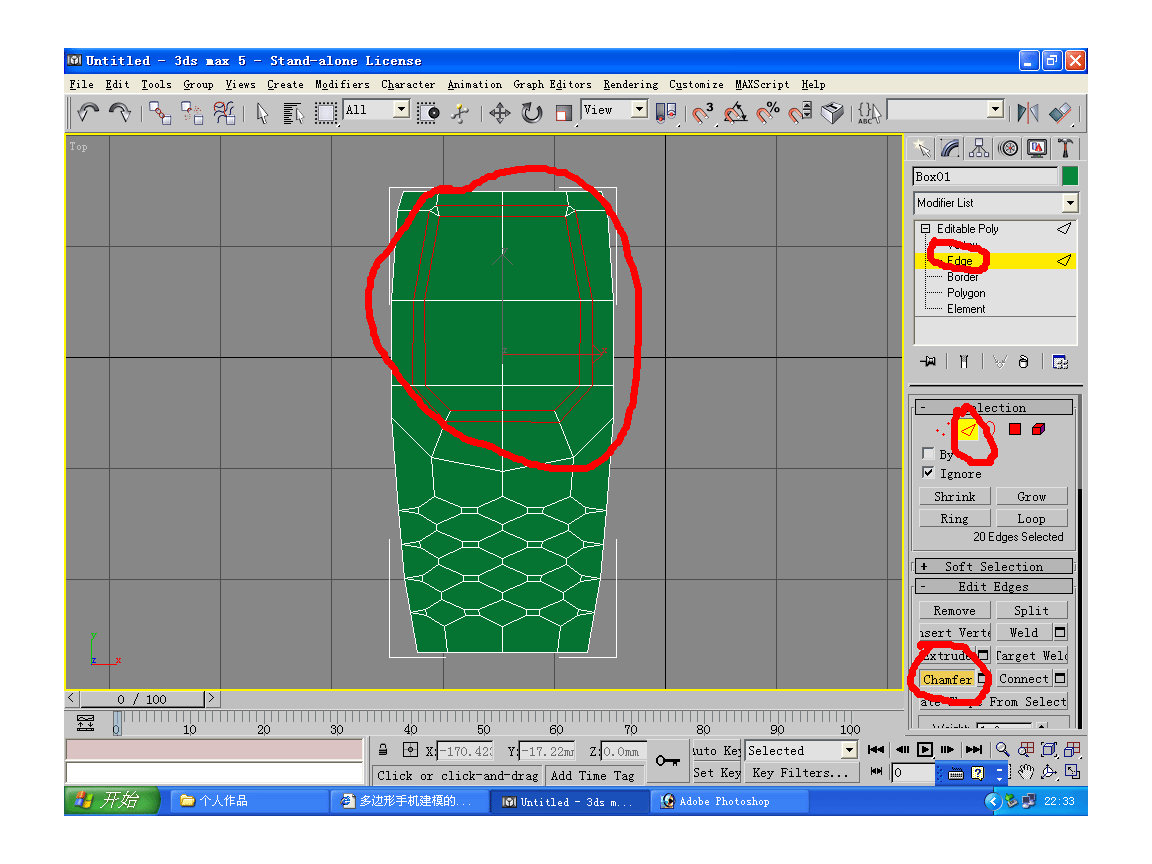

选择按钮两边的边，同样使用chamfer工具。

AWHY · 发表于 2004-1-5 11:43:00

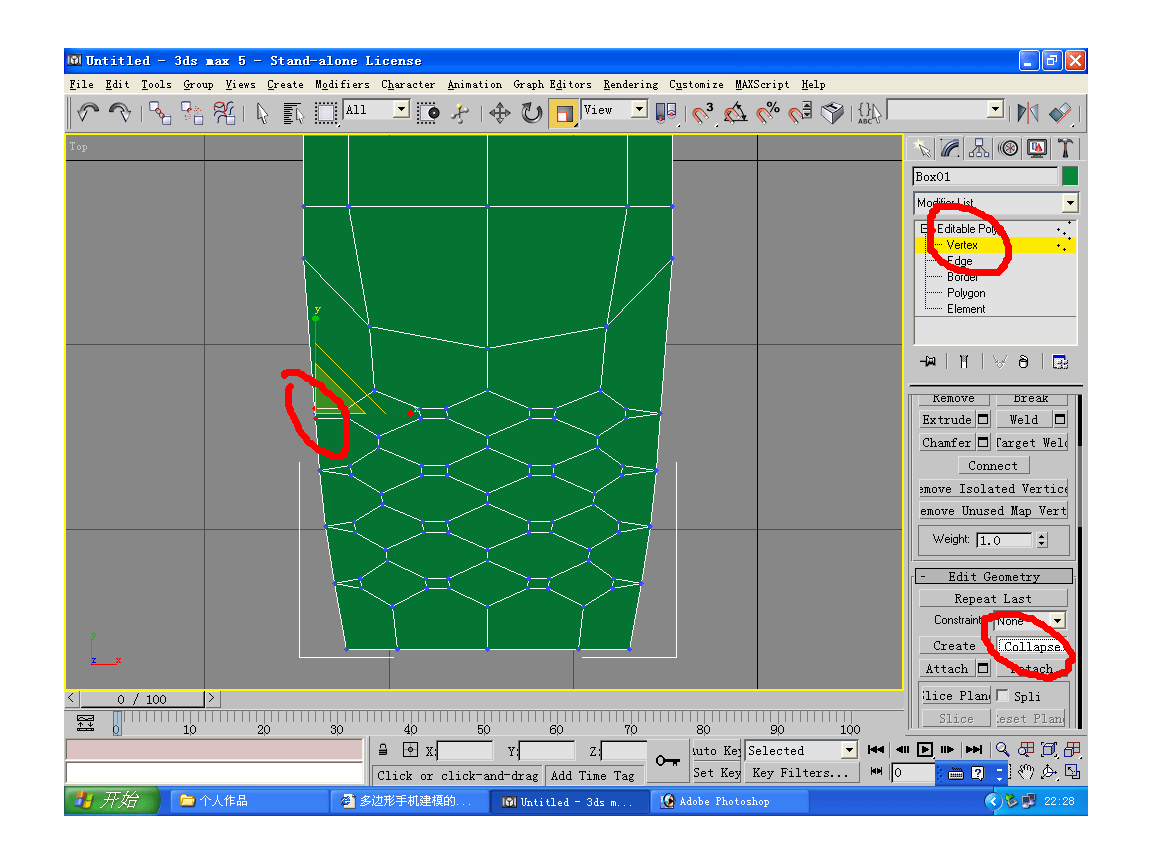

如图，将两边的点塌陷焊接！

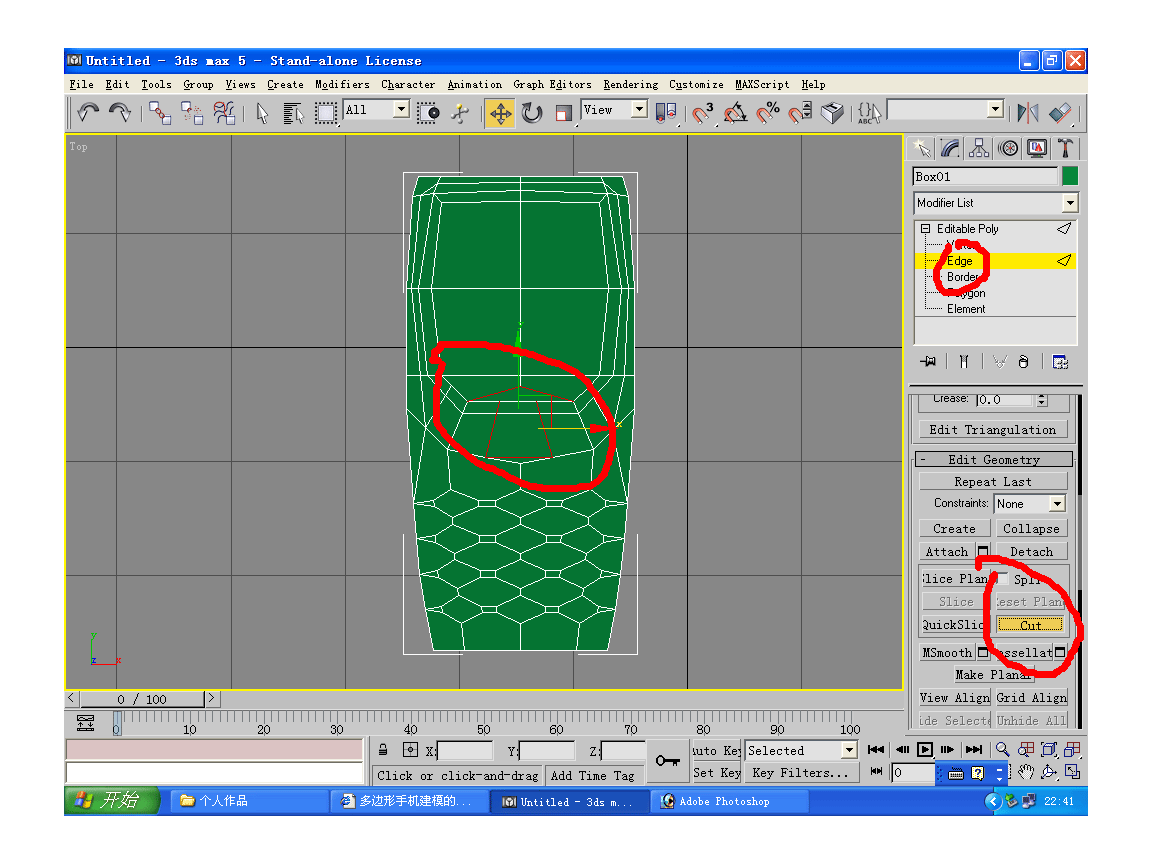

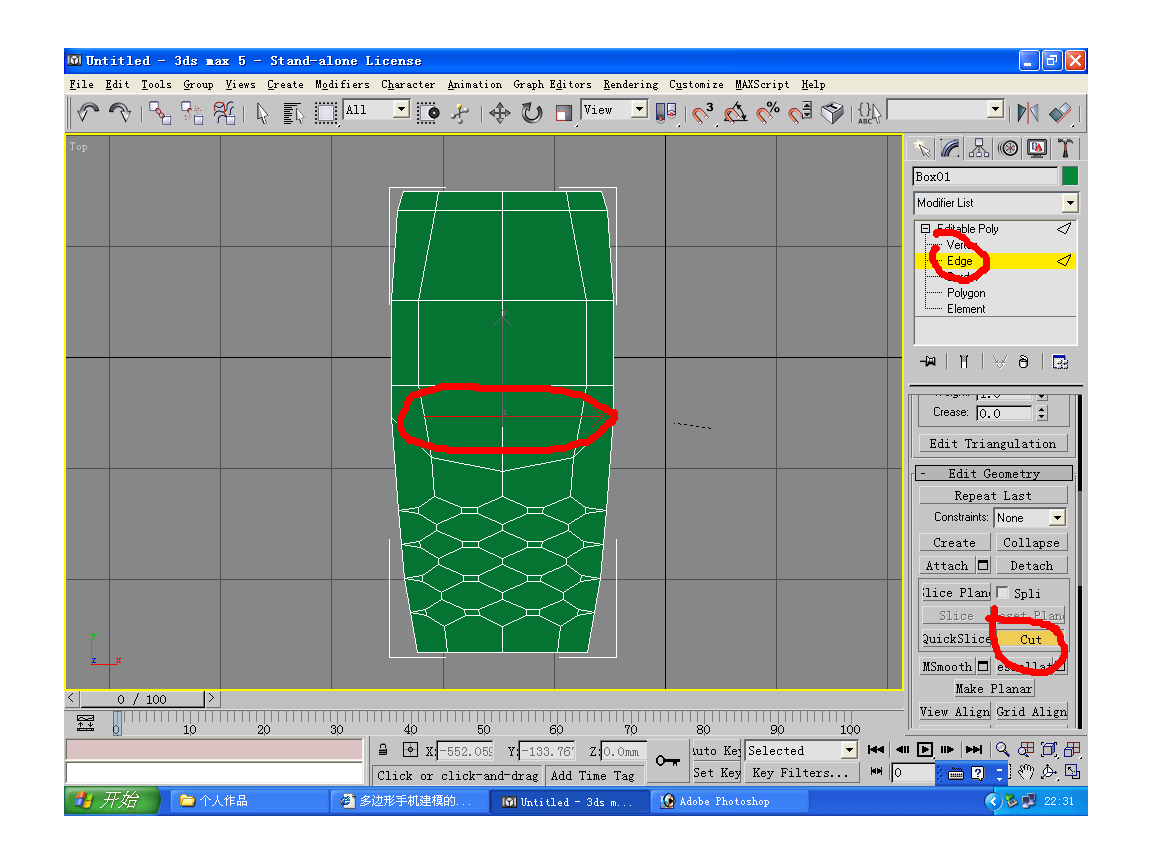

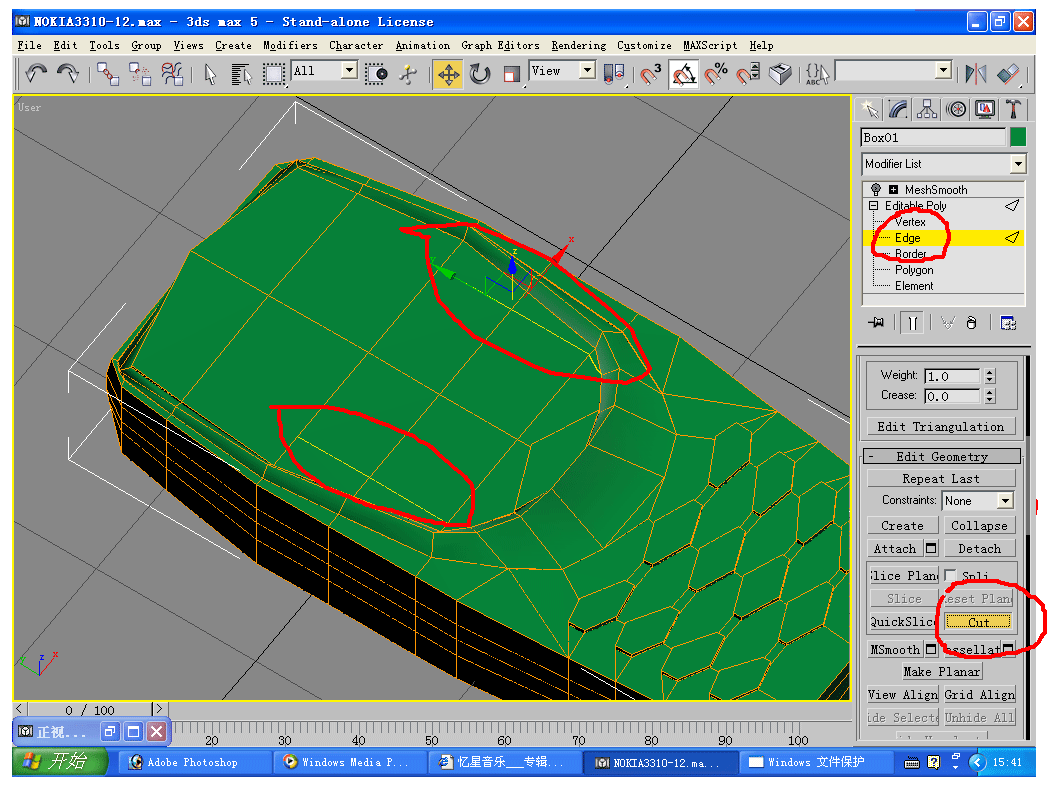

如图，选择边工具cut进行切线！

如图，切线！

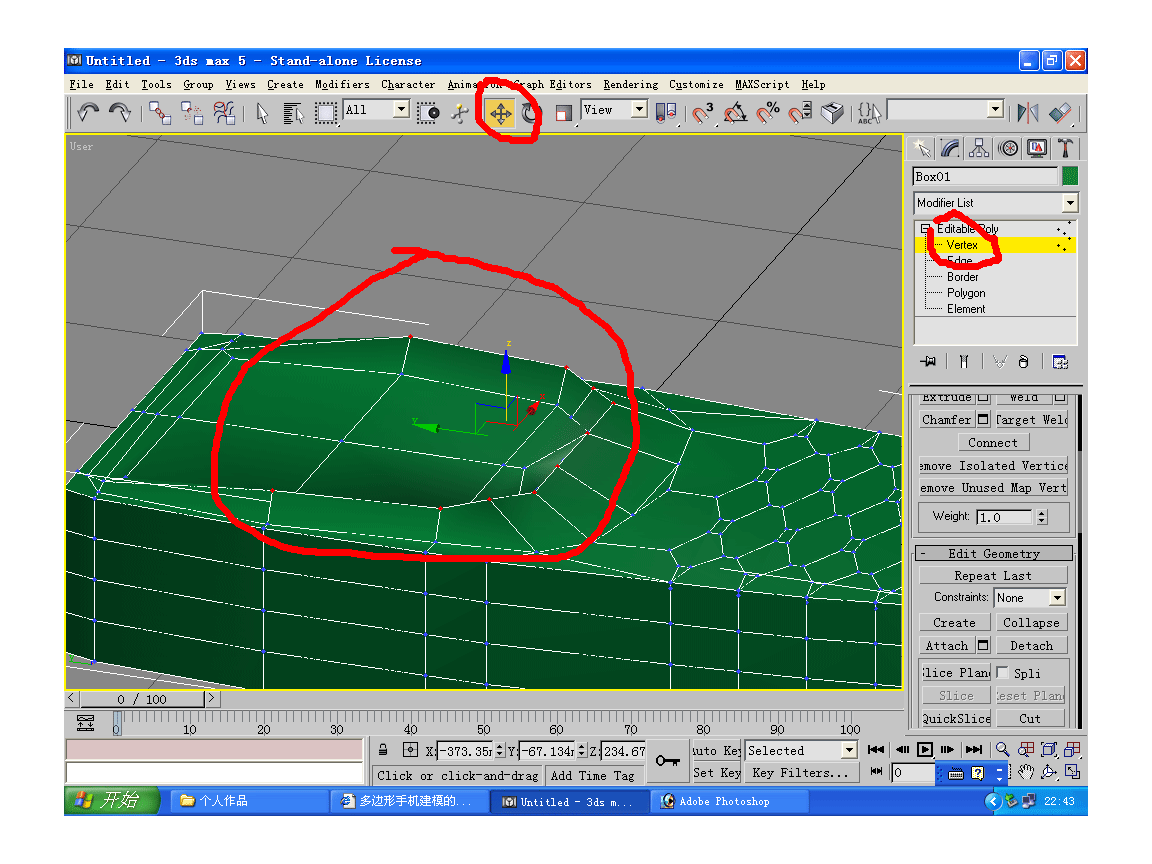

如图，将所选择的点向上拖起！

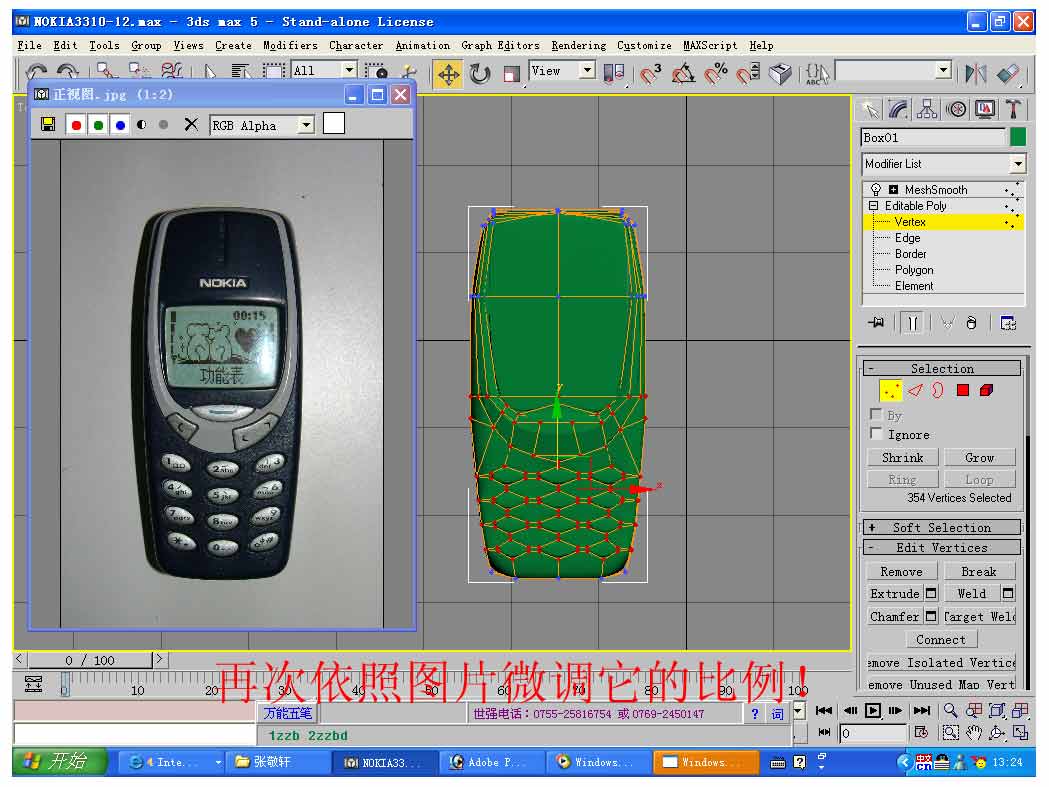

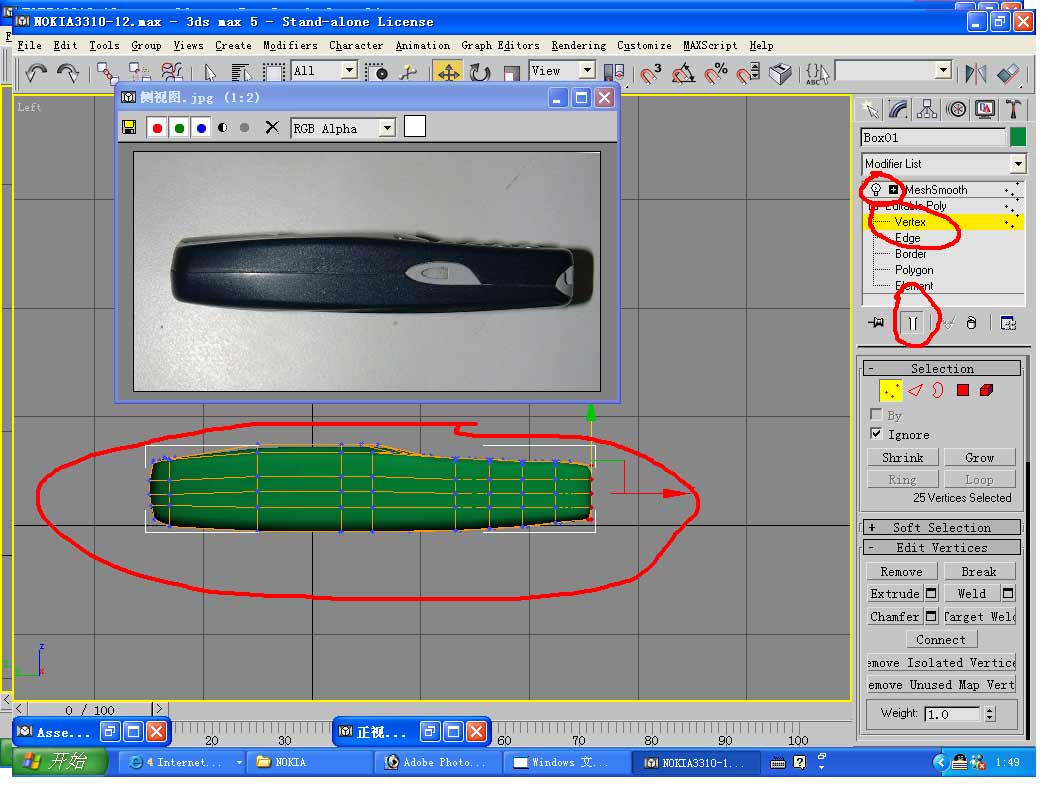

加入修改命令meshsmooth设为1级光滑！并选择显示最终结果命令，参照图例调整侧面点的位置！使之与参考图片相似,如图！

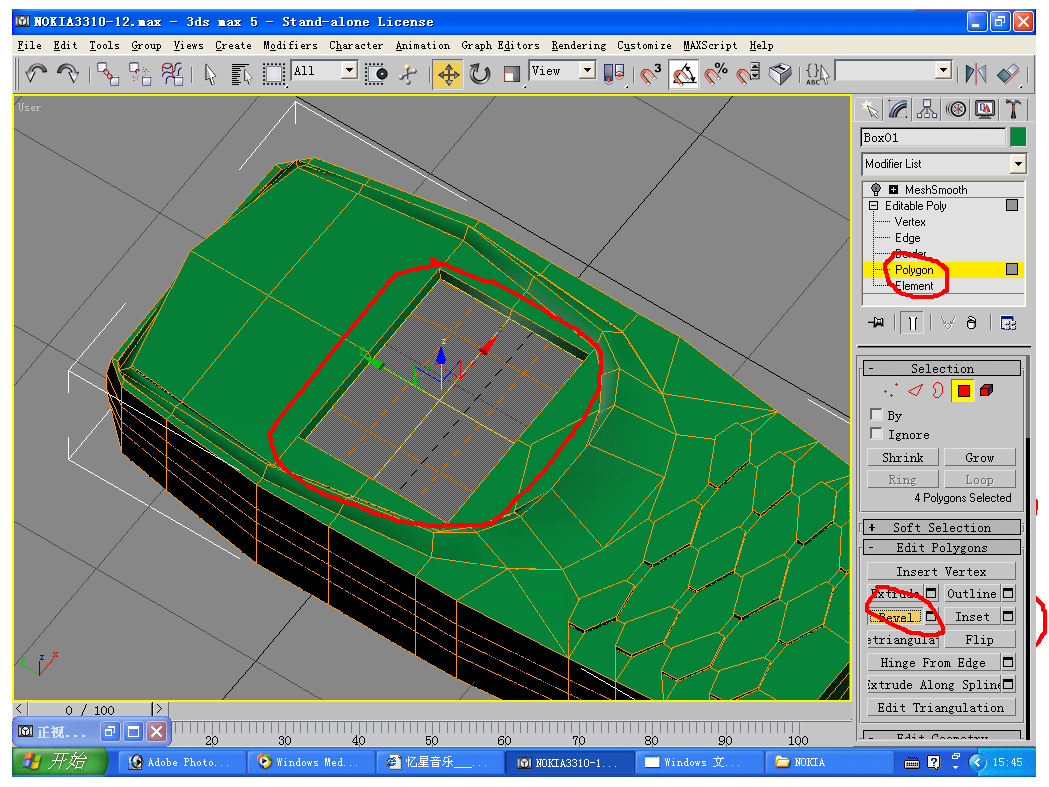

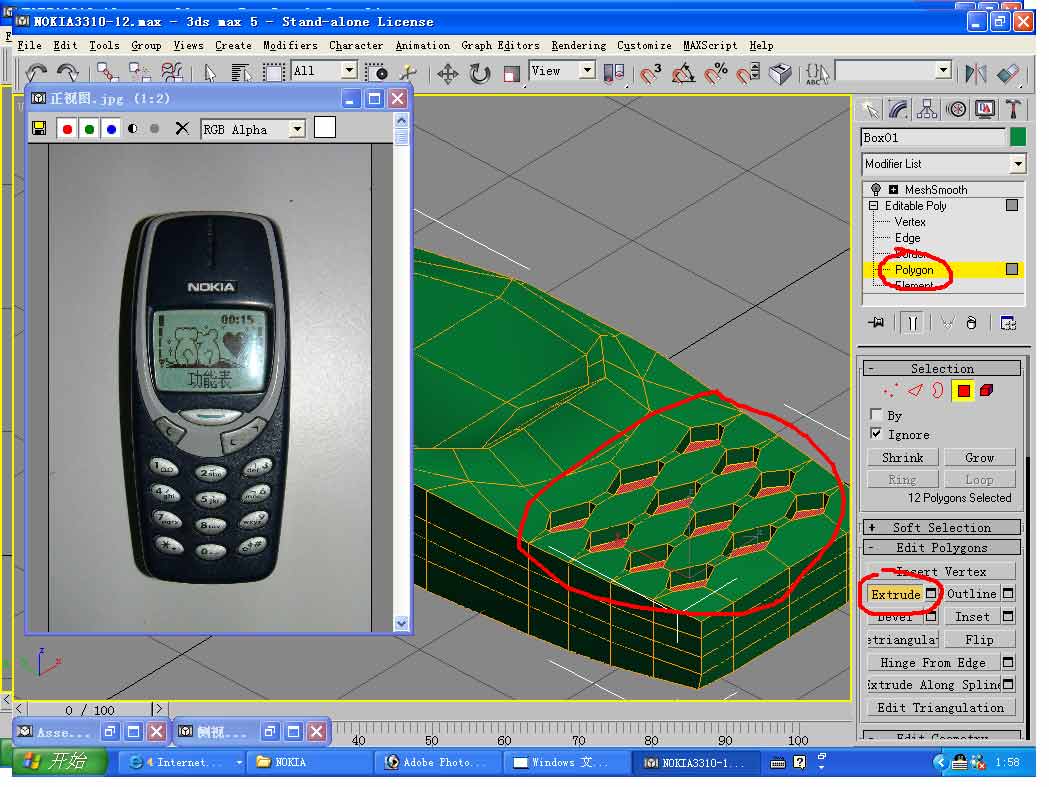

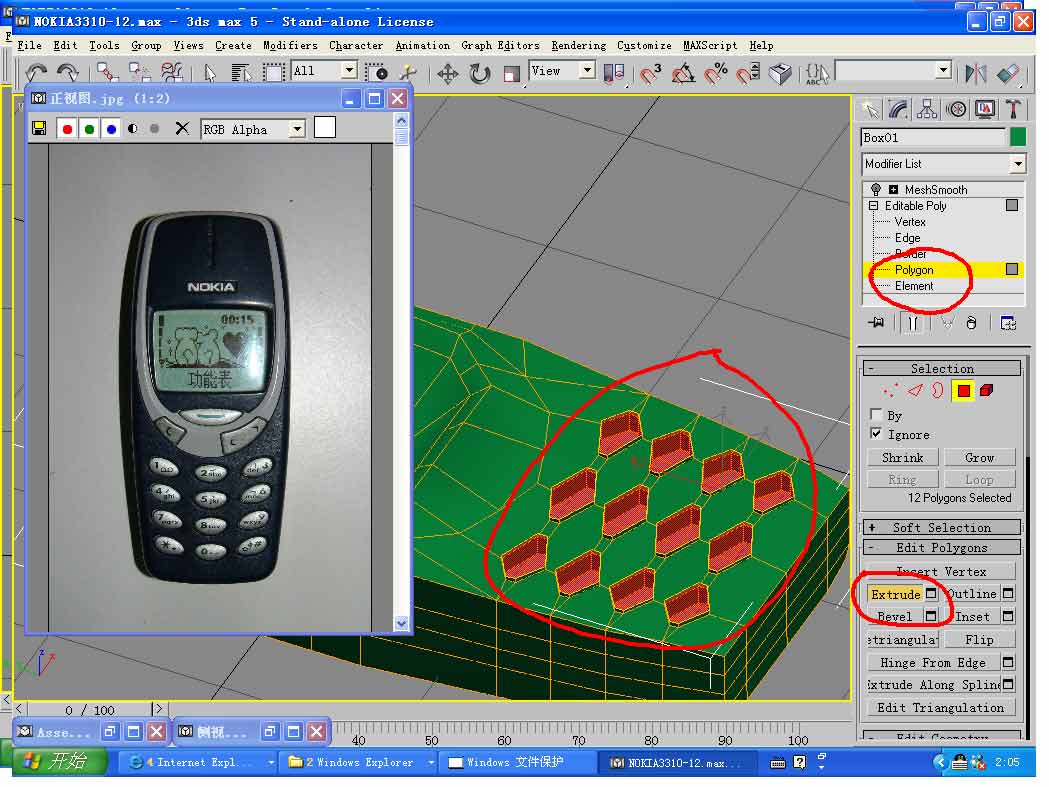

选择按钮的面，进行向下挤压

AWHY · 发表于 2004-1-5 11:48:00

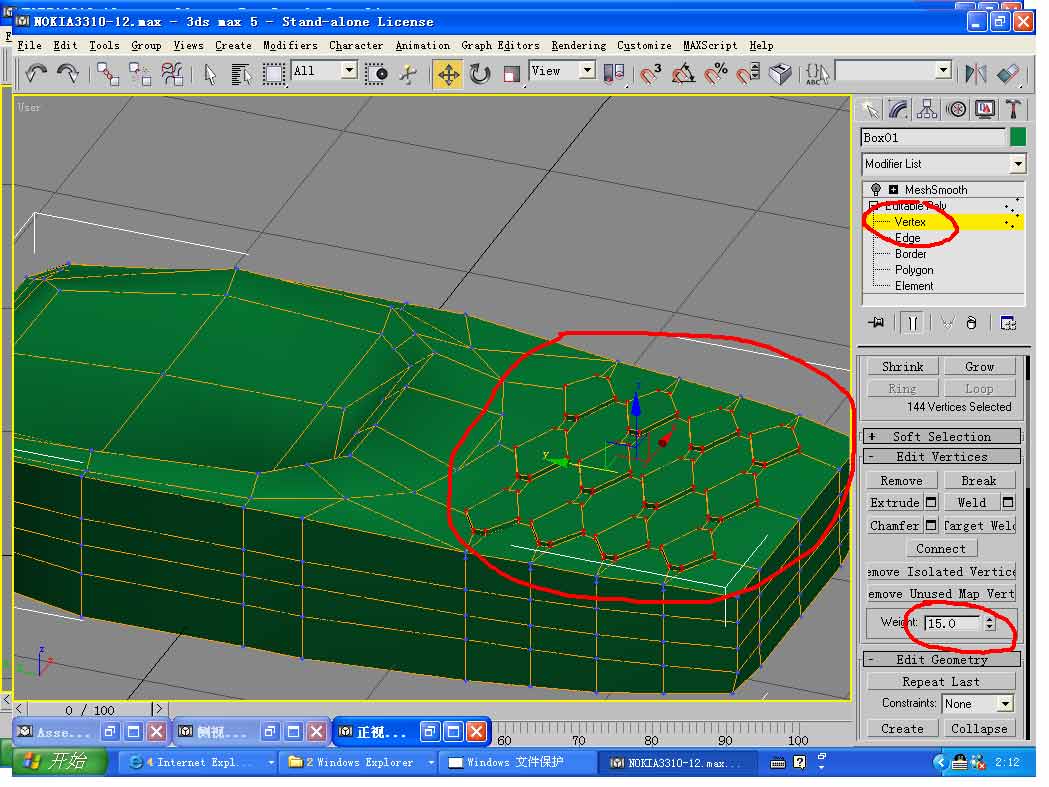

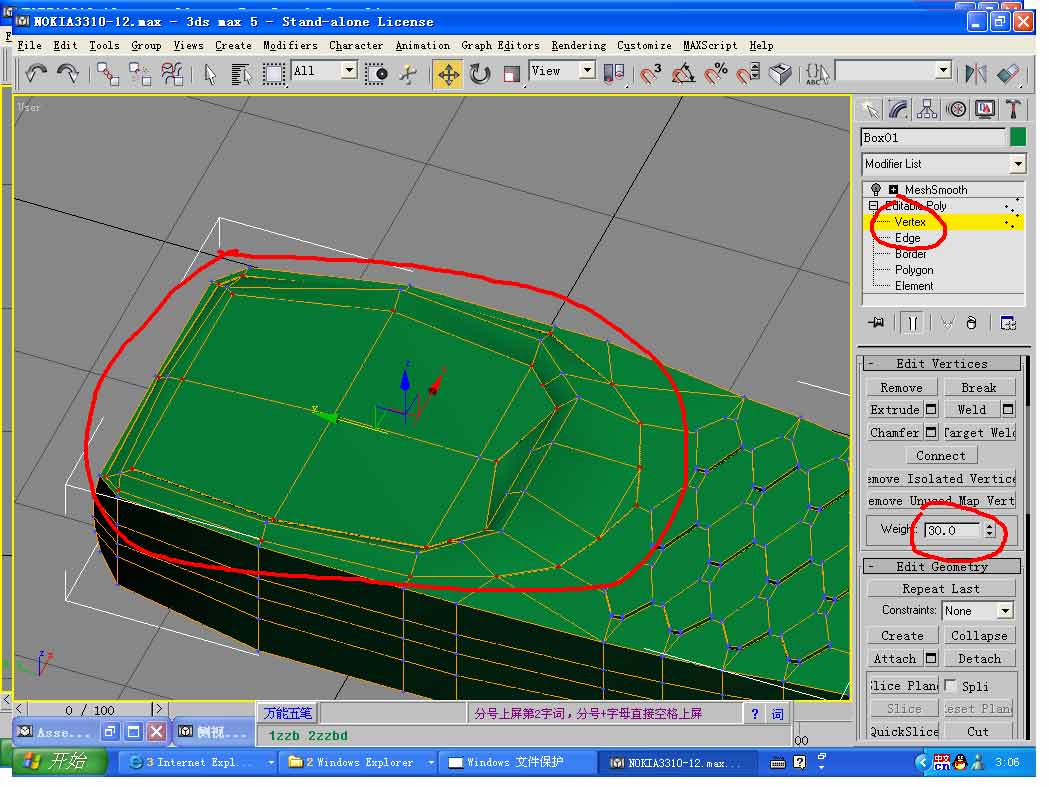

选择两个面周围的点如图增加权重值！选择按钮的面，进行向上挤压！

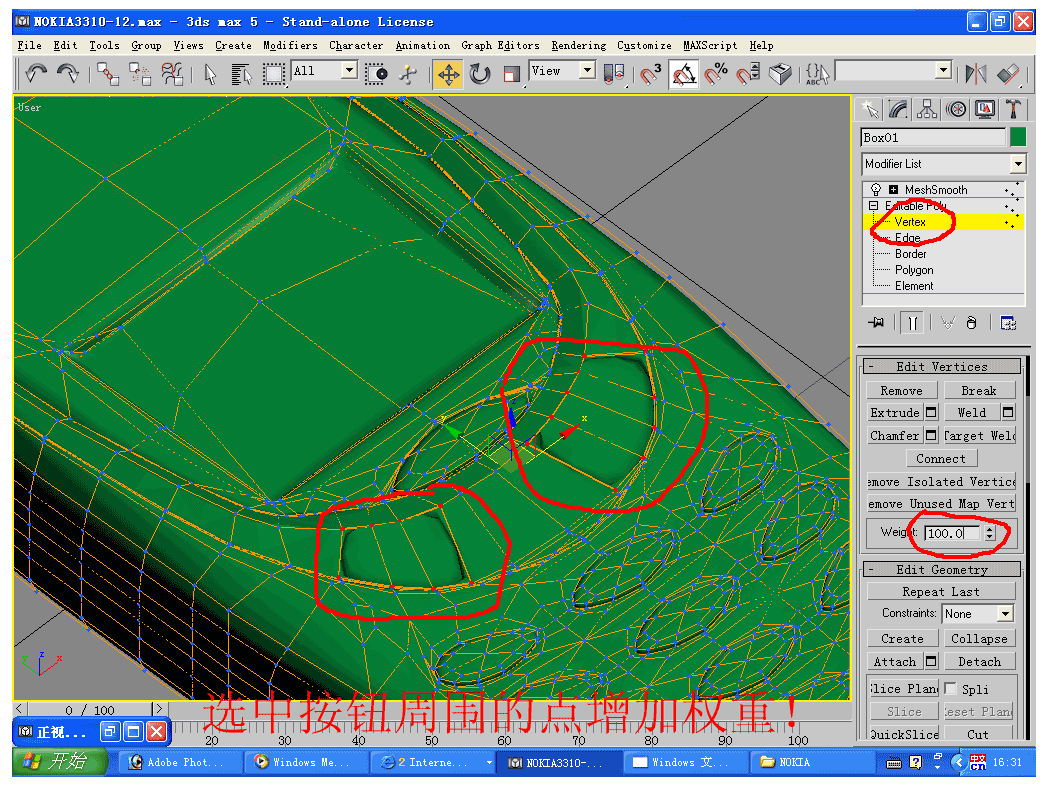

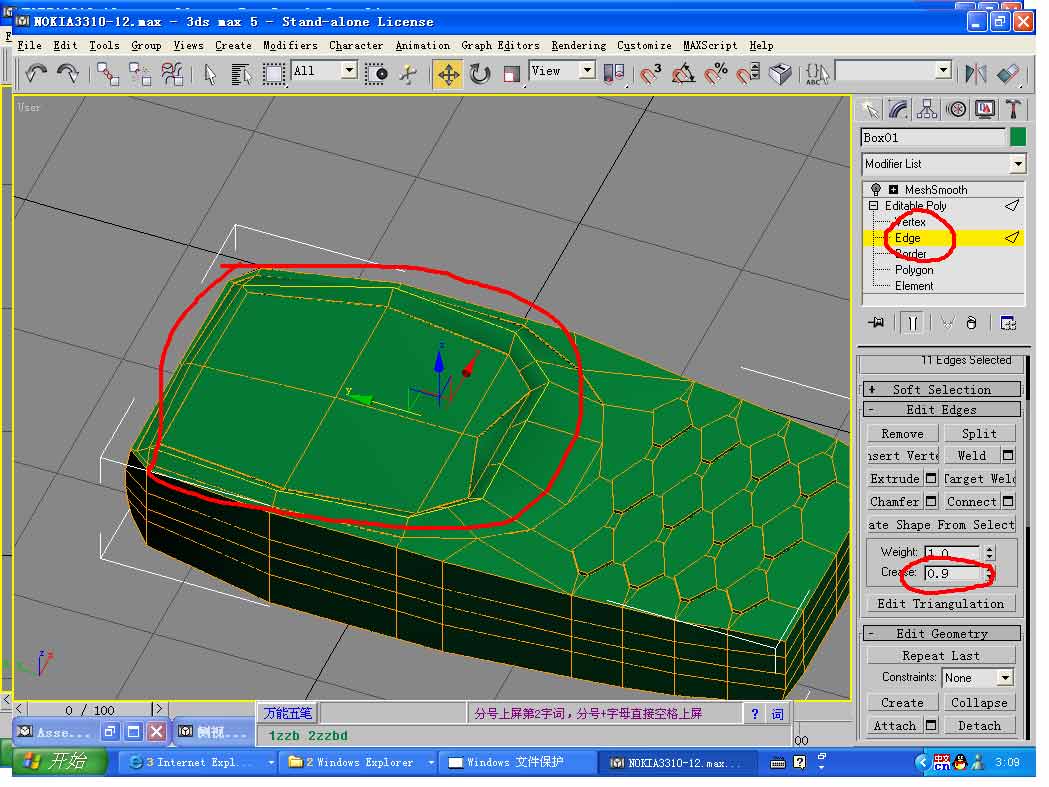

将按钮周围的点选中，并将他们的权重值增加！使边缘的棱角硬化！

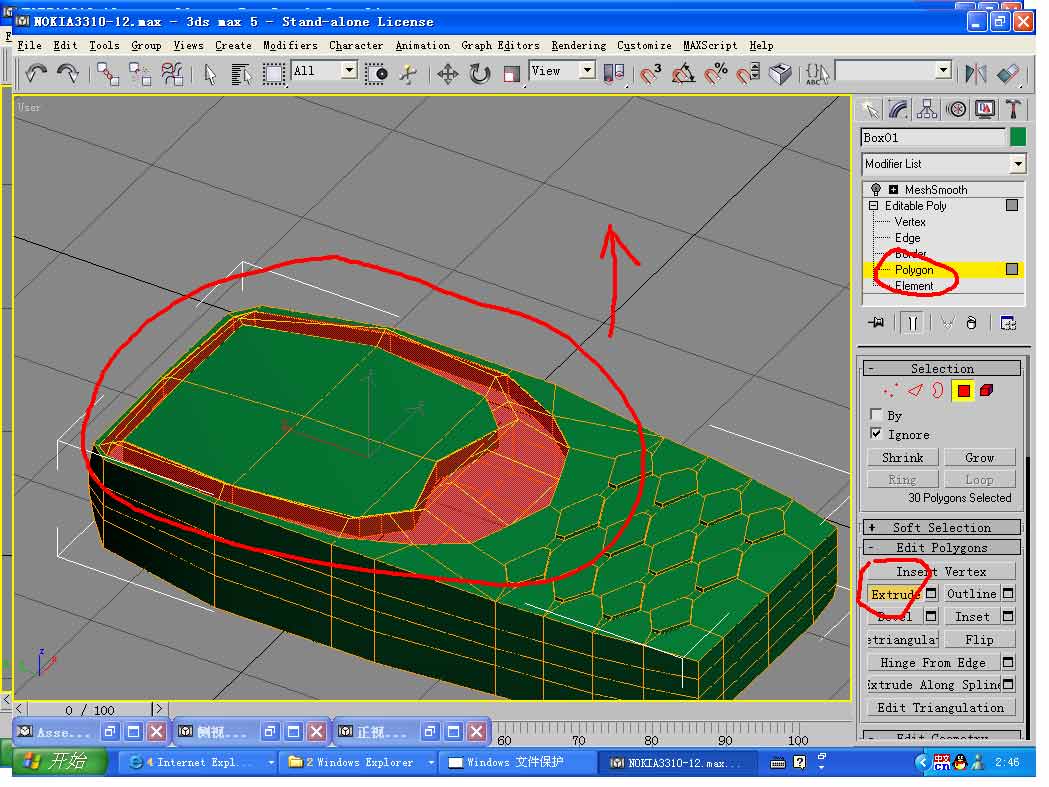

再选择这部分面向上挤压！

将这部分面周围的点选中，增加权重值！如图所示！

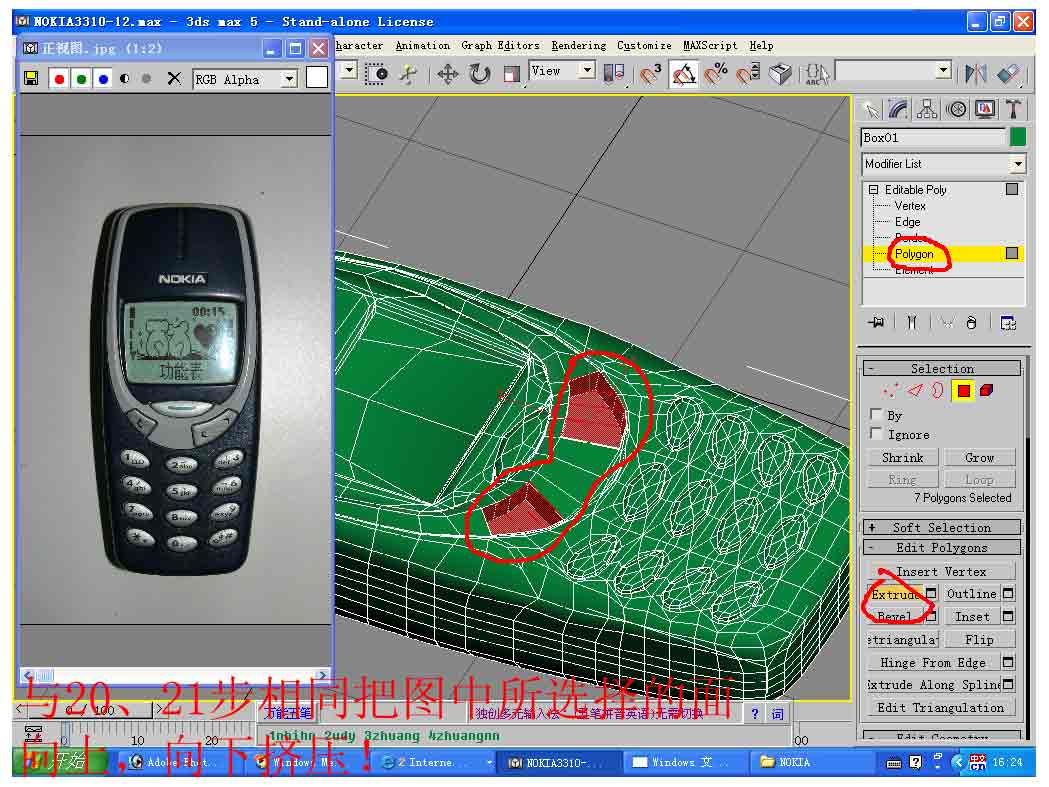

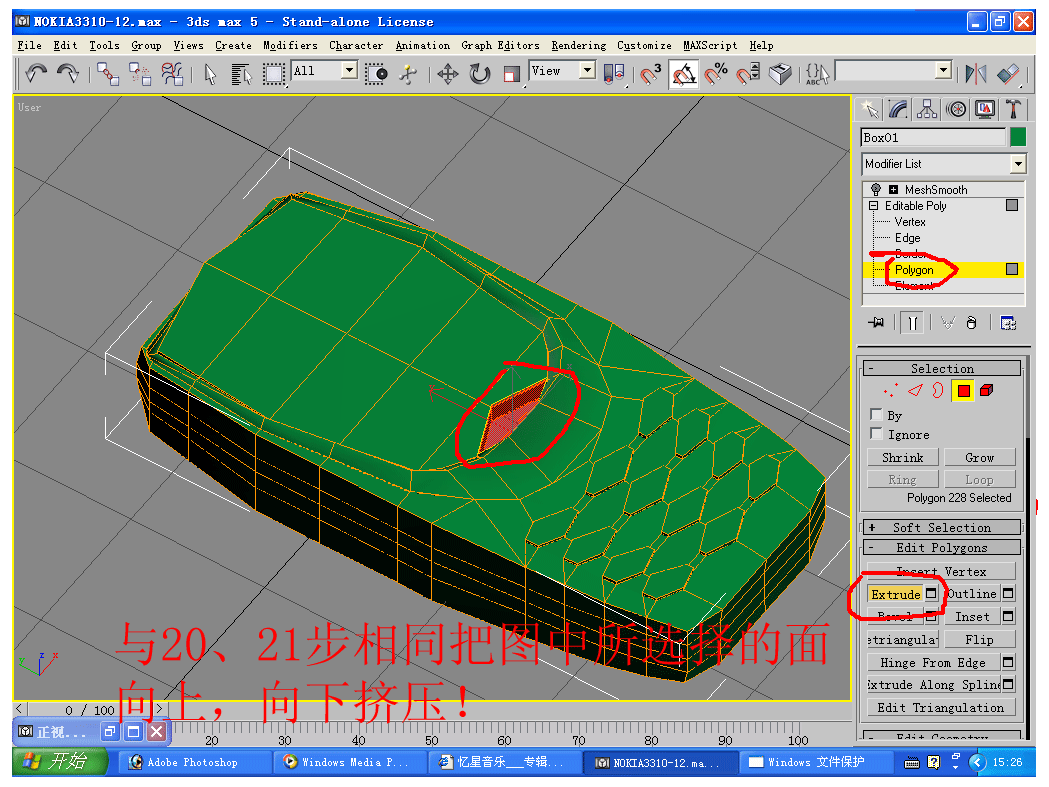

选择中两个要做为按钮部位的面向下再向上进行挤压！

选择两个面周围的点如图增加权重值！

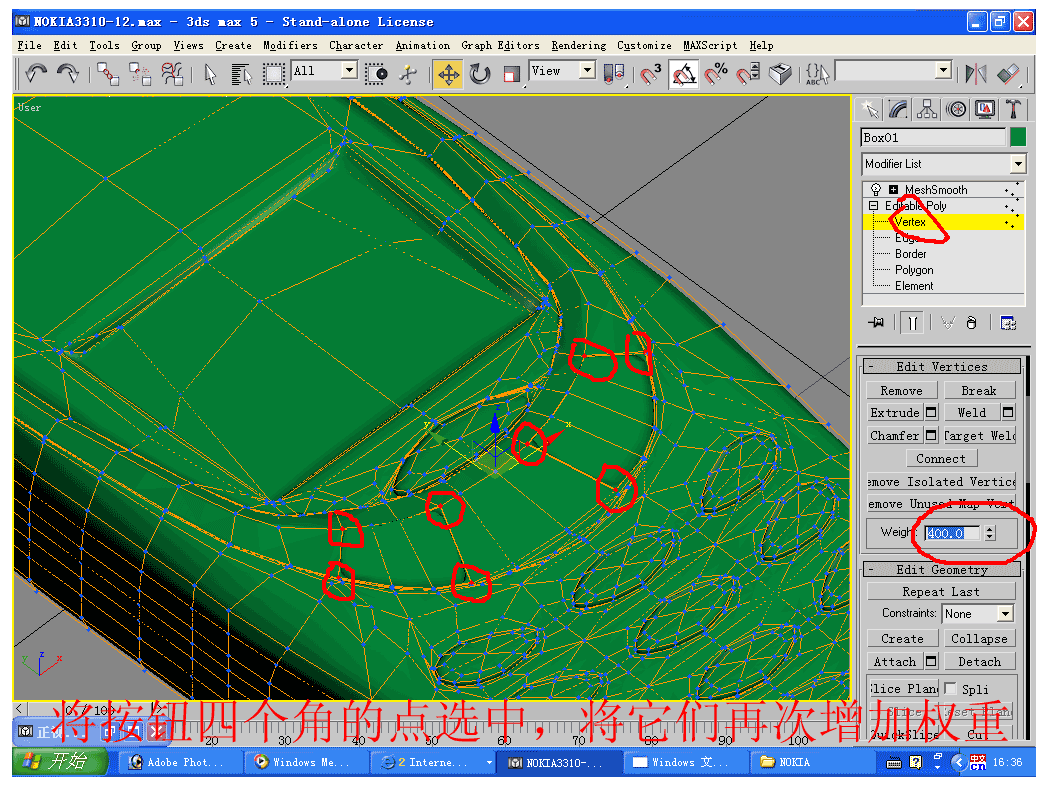

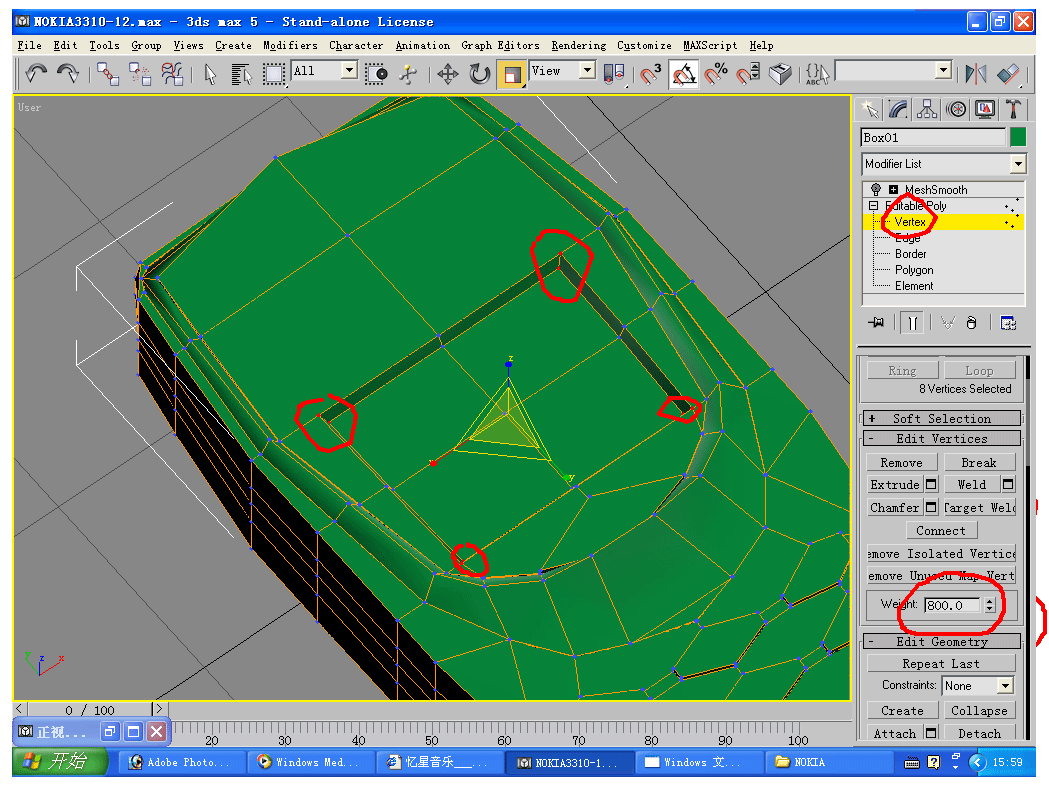

选择两个面周围四个角的点再次增加权重值！

AWHY · 发表于 2004-1-5 11:50:00

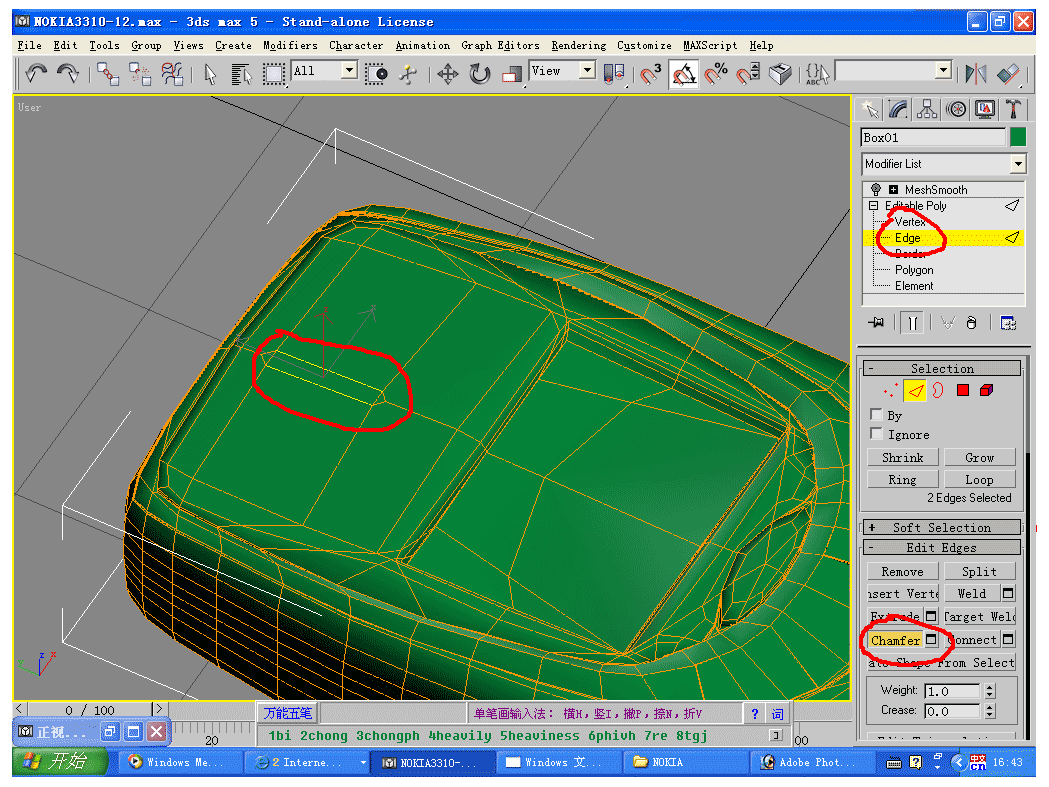

如图选择顶部的一条线，使用Chamfer工具！

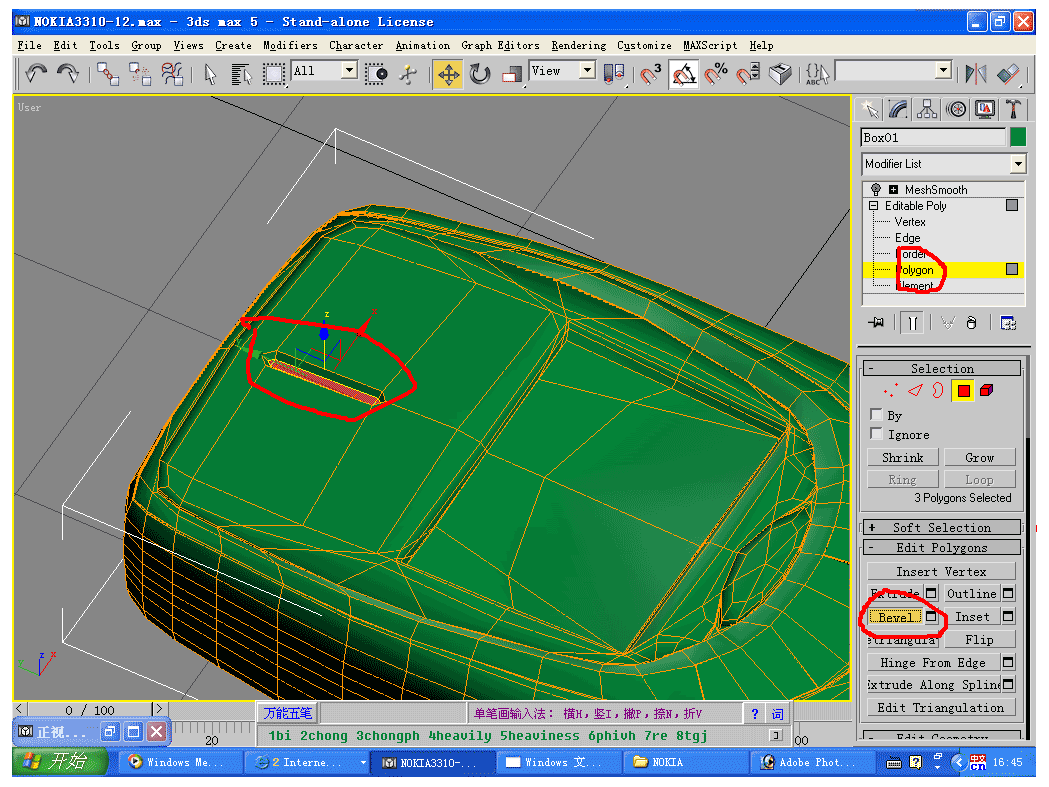

选择这部分面进行挤压！

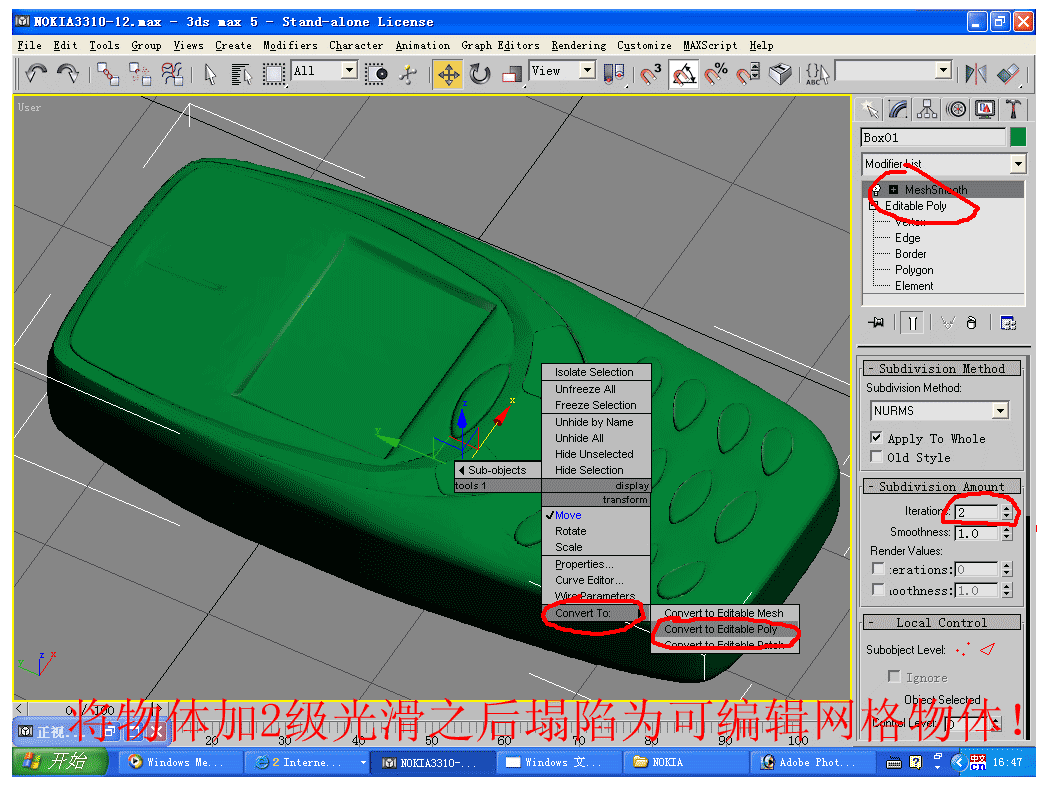

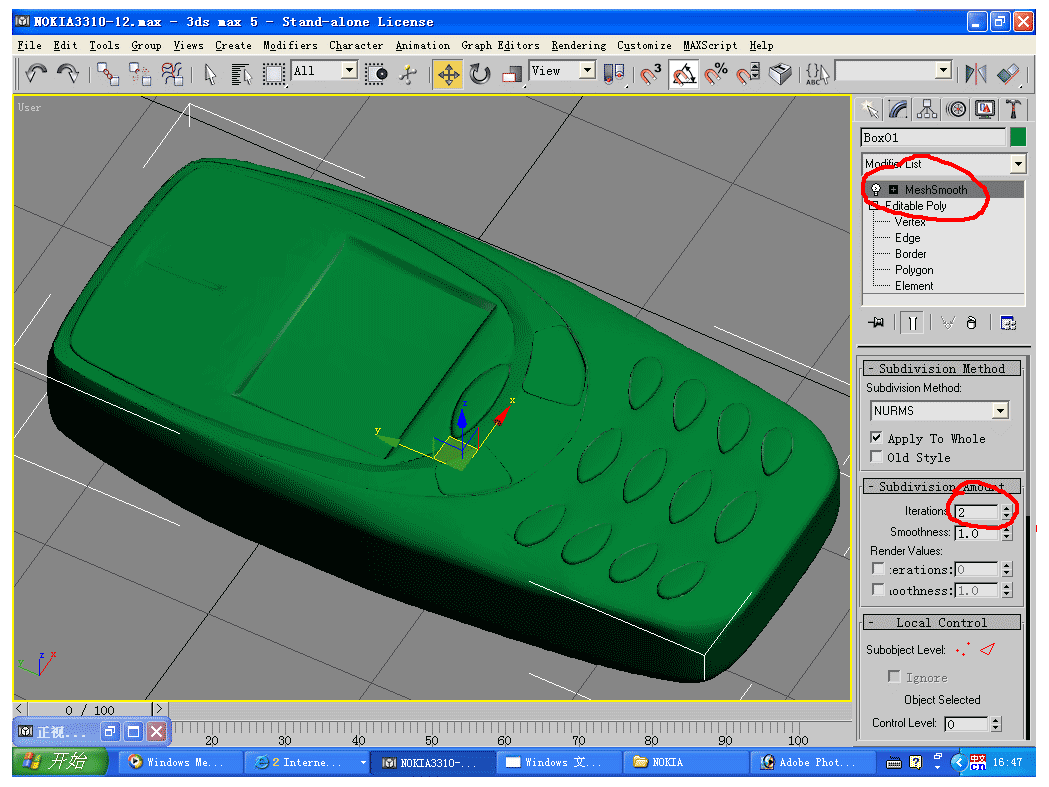

增加为2级光滑，查看此时状态！

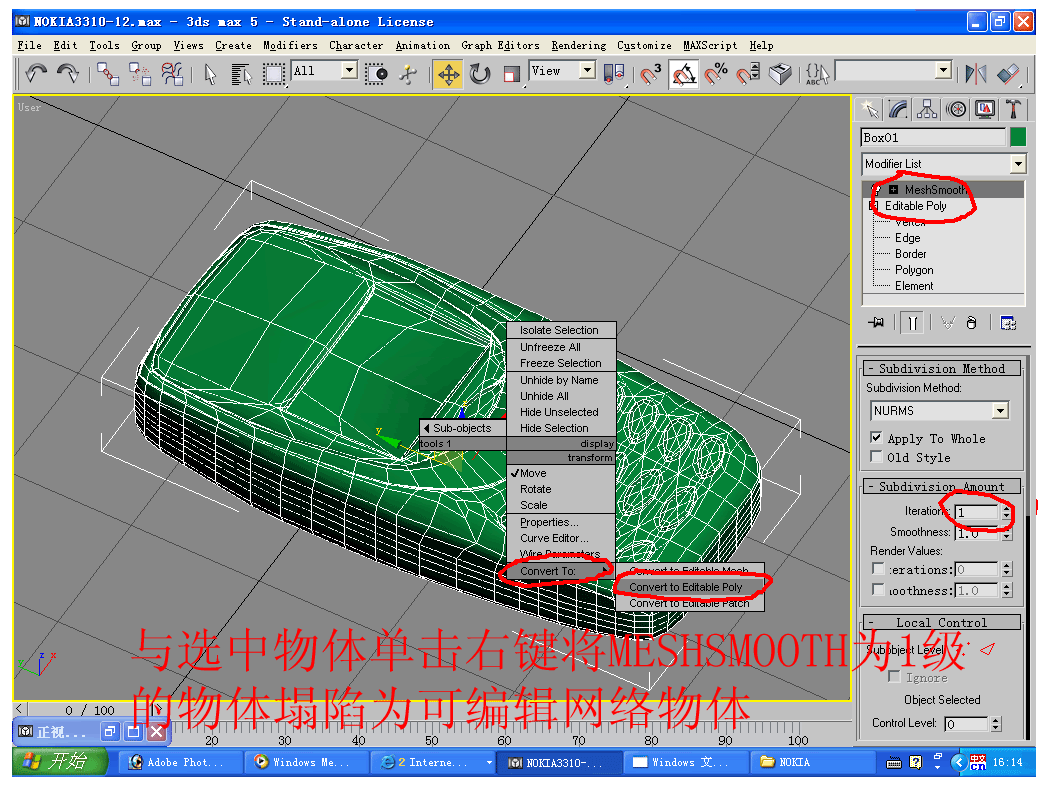

再将现在的状态塌陷为可编辑网格物体！

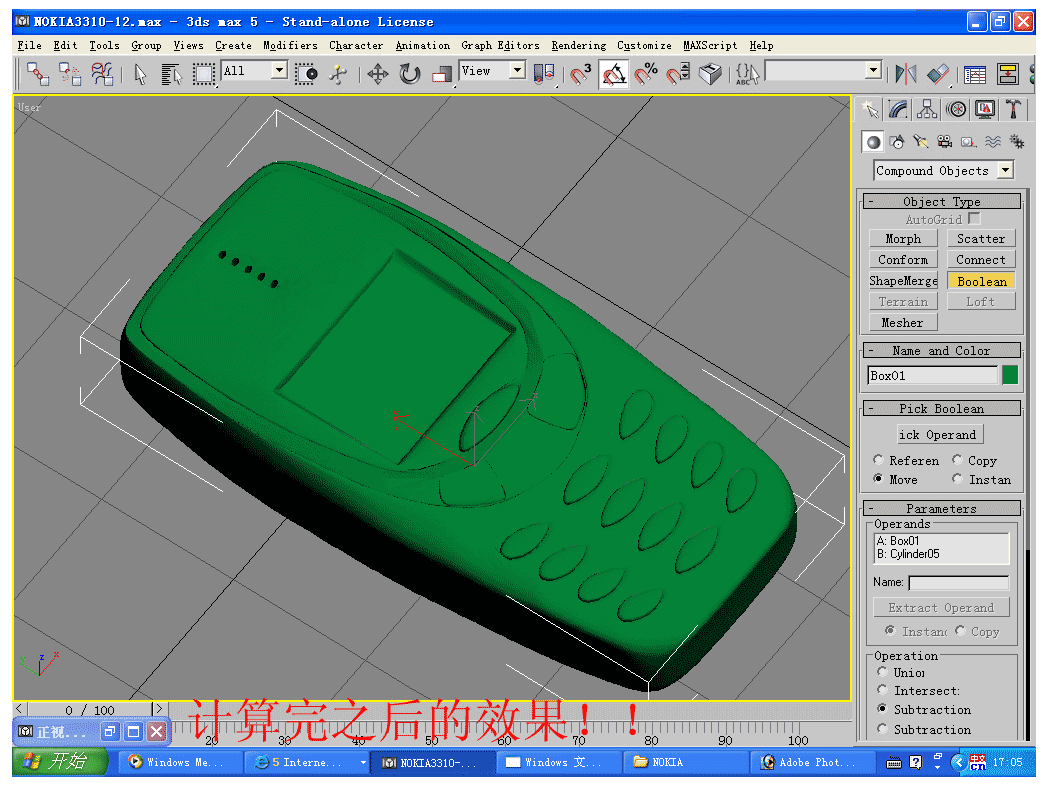

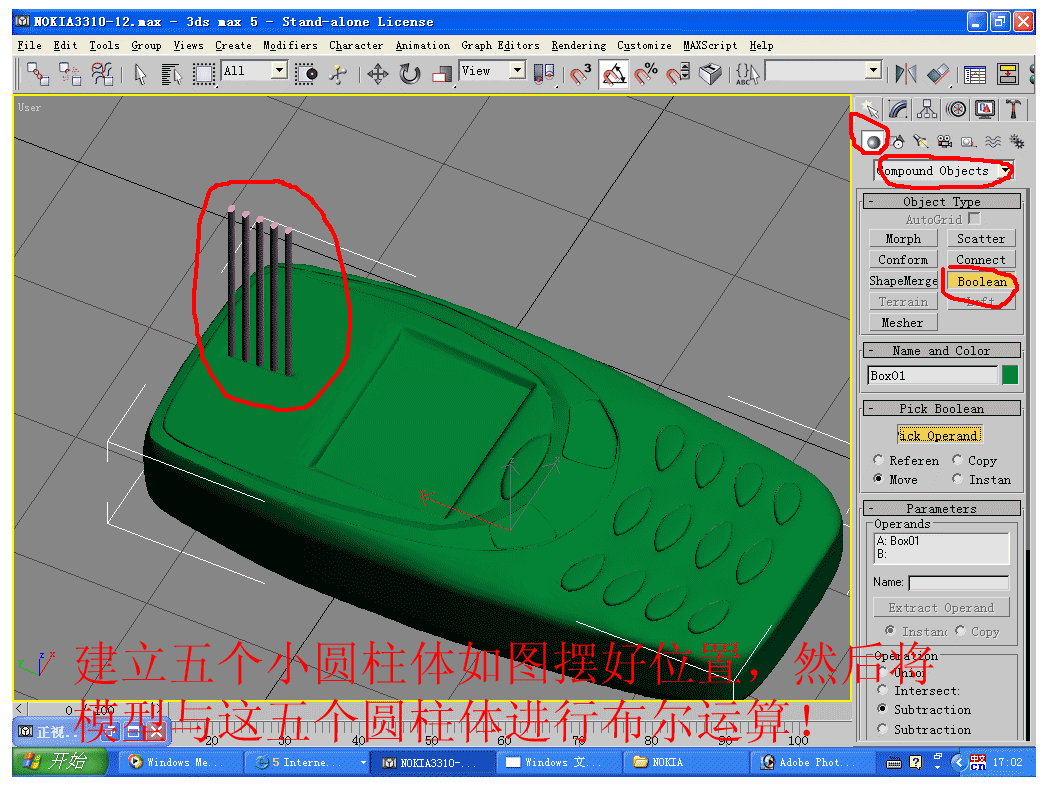

建立五个小圆柱体！按顺序摆放并塌陷为一个物体！并进行布尔运算！

最后效果
